Gängade draggasfjädrar med gänga
Beställ måndag-torsdag före kl. 15.30 och fredag före kl. 14.45. Vi skickar då samma dag med förväntad leverans inom 2-7 dagar. Detta gäller för alla lagerförda draggasfjädrar.
Se mängdrabatter och priser genom att klicka på korgen vid den önskade varan.
Med sorteringssliderna nedan navigerar du enkelt och snabbt.
Draggasfjädrar har motsatt effekt av konventionella komprimerade gasfjädrar. Kolvstången är i olastat skick inuti cylindern. När kolvstången är belastad och därmed utdragen kommer kraften att försöka dra tillbaka kolvstången in i cylindern.
Cylindern på draggasfjädern är svartmålad. Kolvstången är nitridbehandlad vilket ger ett måttligt rostskydd. Vi rekommenderar dock att dessa avgasfjädrar inte används i en fuktig miljö.
Våra rostfria gasfjädrar finns endast i bästa kvalitet. Avgasfjädrarna kan användas inom livsmedelsindustrin då de tål hårda rengöringsmedel. Samtidigt har livsmedelsgodkänd olja (Omnilube FGH 1046) använts i våra draggasfjädrar i rostfritt stål.
Kolvstången ska inte smörjas och är underhållsfri. Ska gasfjädern användas i en smutsig miljö kan man skydda den med en gummibälg.
Våra rostfria gasfjädrar finns endast i bästa kvalitet. Gasfjädrarna kan användas inom livsmedelsindustrin då de tål hårda rengöringsmedel. Samtidigt har livsmedelsgodkänd olja använts.
Rostfri 316
Cylindern på draggasfjädern är svartmålad. Kolvstången är nitridbehandlad vilket ger ett måttligt rostskydd.
Målad svart

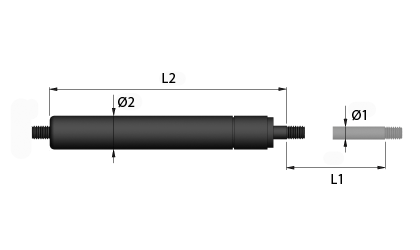

| Visa priser - Lägg i kundvagn | Material | Ø1 Kolvstångsdiameter (mm) |
Ø2 Cylinderdiameter (mm) |
L1 Slaglängd (mm) (+/- 2 mm) |
F Kraft (N) |
L2 Fri obelastad längd mellan gängor (mm) (+/- 3 mm) |
G Skruvgänga (M) |
K Kraft kvotient |
Artikel nummer | Stock | Teknisk ritning | Läs mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rostfri 316 | 8,00 | 22,00 | 20,00 | 100,00 | 100,00 | 6,00 | 1,30 | TGF-8-20-100-316 |
|
|
||||
| Målad svart | 8,00 | 22,00 | 20,00 | 100,00 | 100,00 | 6,00 | 1,30 | TGF-8-20-100-T |
|
|
||||
| Rostfri 316 | 8,00 | 22,00 | 20,00 | 150,00 | 100,00 | 6,00 | 1,30 | TGF-8-20-150-316 |
|
|
||||
| Målad svart | 8,00 | 22,00 | 20,00 | 150,00 | 100,00 | 6,00 | 1,30 | TGF-8-20-150-T |
|
|
||||
| Rostfri 316 | 8,00 | 22,00 | 20,00 | 200,00 | 100,00 | 6,00 | 1,30 | TGF-8-20-200-316 |
|
|
||||
| Målad svart | 8,00 | 22,00 | 20,00 | 200,00 | 100,00 | 6,00 | 1,30 | TGF-8-20-200-T |
|
|
||||
| Målad svart | 8,00 | 22,00 | 20,00 | 250,00 | 100,00 | 6,00 | 1,30 | TGF-8-20-250 |
|
|
||||
| Rostfri 316 | 8,00 | 22,00 | 20,00 | 250,00 | 100,00 | 6,00 | 1,30 | TGF-8-20-250-316 |
|
|
||||
| Målad svart | 8,00 | 22,00 | 20,00 | 250,00 | 100,00 | 6,00 | 1,30 | TGF-8-20-250-T |
|
|
||||
| Rostfri 316 | 8,00 | 22,00 | 20,00 | 300,00 | 100,00 | 6,00 | 1,30 | TGF-8-20-300-316 |
|
|
- TGF-8-20-100-316I lager: 15
Material Rostfri 316Ø1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 22,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00F - Kraft (N) 100,00L2 - Fri obelastad längd mellan gängor (mm) (+/- 3 mm) 100,00G - Skruvgänga (M) 6,00K - Kraft kvotient 1,30
- TGF-8-20-100-TI lager: 168
Material Målad svartØ1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 22,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00F - Kraft (N) 100,00L2 - Fri obelastad längd mellan gängor (mm) (+/- 3 mm) 100,00G - Skruvgänga (M) 6,00K - Kraft kvotient 1,30
- TGF-8-20-150-316I lager: 17
Material Rostfri 316Ø1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 22,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00F - Kraft (N) 150,00L2 - Fri obelastad längd mellan gängor (mm) (+/- 3 mm) 100,00G - Skruvgänga (M) 6,00K - Kraft kvotient 1,30
- TGF-8-20-150-TI lager: 168
Material Målad svartØ1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 22,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00F - Kraft (N) 150,00L2 - Fri obelastad längd mellan gängor (mm) (+/- 3 mm) 100,00G - Skruvgänga (M) 6,00K - Kraft kvotient 1,30
- TGF-8-20-200-316I lager: 17
Material Rostfri 316Ø1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 22,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00F - Kraft (N) 200,00L2 - Fri obelastad längd mellan gängor (mm) (+/- 3 mm) 100,00G - Skruvgänga (M) 6,00K - Kraft kvotient 1,30
- TGF-8-20-200-TI lager: 168
Material Målad svartØ1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 22,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00F - Kraft (N) 200,00L2 - Fri obelastad längd mellan gängor (mm) (+/- 3 mm) 100,00G - Skruvgänga (M) 6,00K - Kraft kvotient 1,30
- TGF-8-20-250I lager: 4
Material Målad svartØ1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 22,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00F - Kraft (N) 250,00L2 - Fri obelastad längd mellan gängor (mm) (+/- 3 mm) 100,00G - Skruvgänga (M) 6,00K - Kraft kvotient 1,30
- TGF-8-20-250-316I lager: 17
Material Rostfri 316Ø1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 22,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00F - Kraft (N) 250,00L2 - Fri obelastad längd mellan gängor (mm) (+/- 3 mm) 100,00G - Skruvgänga (M) 6,00K - Kraft kvotient 1,30
- TGF-8-20-250-TI lager: 171
Material Målad svartØ1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 22,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00F - Kraft (N) 250,00L2 - Fri obelastad längd mellan gängor (mm) (+/- 3 mm) 100,00G - Skruvgänga (M) 6,00K - Kraft kvotient 1,30
- TGF-8-20-300-316I lager: 18
Material Rostfri 316Ø1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 22,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00F - Kraft (N) 300,00L2 - Fri obelastad längd mellan gängor (mm) (+/- 3 mm) 100,00G - Skruvgänga (M) 6,00K - Kraft kvotient 1,30
Cylinder: Svetsade kallformade rör EN 10305-3 ST37 / S14
Kolvstång: C35R . Cylindern är målad med en halvblank svart färg och kolvstången har fått en plasmanitritbehandling som gör ytan mycket slitstark och ger måttligt rostskydd. Behandlingen kan dock inte ersätta en definitiv rostfri gasfjäder.
Olja: Oljan är en vanlig smörjolja men är inte godkänd för livsmedelsanvändning.
Gas: Kväve N2 Std.
Atmosfärisk luft innehåller 78,09 % kväve och är grunden för produktionen av kväve som produceras genom destillation av flytande luft.
Kväve är luktfritt, färglöst, giftfritt, ej brännbart.
Cylinder & kolvstång: Rostfria gasfjädrar är gjorda av rostfritt AISI 316-material
Olja: Oljan är godkänd för livsmedelsbruk. (Omnilube FGH 1046)
Gas: Kväve N2 Std.
Atmosfärisk luft innehåller 78,09 % kväve och är grunden för produktionen av kväve som produceras genom destillation av flytande luft.
Kväve är luktfritt, färglöst, giftfritt, ej brännbart.
Total längd (L2): +/- 3 mm
Slagläng (L1): +/- 2 mm
Maximal kraft (Fn): +/- 10 %
Gasfjädrar innehåller kvävgas under högt tryck. Detta är en gas som varken kan brinna eller explodera, och den är heller inte giftig att inandas. Gasfjädern får under inga omständigheter försöka öppnas eller återfyllas - detta är en mycket riskabel process eftersom den står under högt tryck! Gasfjädrar får aldrig försöka brännas, punkteras, klämmas eller bucklas, och svetsning får ej heller ske på cylindern. Kolvstången får ej repas, målas eller böjas.
Gasfjädrar får aldrig användas som en säkerhetsåtgärd. Om skador på en gasfjäder kan förorsaka personskada, måste säkerhetsåtgärder för att undvika detta genomföras. Alternativt kan en säkerhetsgasfjäder användas. Ring för mer information. Om konstruktionen, hållen av gasfjädrar, kan orsaka personskador, ska vid en gasfjäders gasbortfall ytterligare skydd upprättas så att ingen personskada uppstår. I vissa konstruktioner kan säkerhetsrör för gasfjädrar användas. Detta säkrar konstruktionen vid plötsligt tryckfall i gasfjädrar.
Undvik att smörja kolvstången, eftersom urvalet av gasfjädrar är underhållsfritt.
Gasfjädrarna fylls på vid 20° C, och startkraften är därför uppmätt vid 20° C.
Kraften kommer att ändra sig med ca. 3-3,5% per 10° C. Ju kallare det är, desto svagare blir gasfjädern. Våra gasfjädrar fungerar bäst i temperaturer mellan -30° C och +80° C. Användning av fjädrarna i temperaturer nära dessa gränser kommer att producera en förändrad kraft, och maximal användning kan inte rekommenderas.
Draggasfjädrarna innehåller som smörjmedel en speciell typ av fett istället för olja. Denna typ av smörjning säkerställer att packningar etc. förblir smorda under lagring och montering i valfri vinkel. Draggasfjädrar är utan dämpning. Det rekommenderas dock att montera draggasfjädern med kolvstången vänd uppåt.
Gasfjädrar är konstruerade för att utföra maximalt 5 slag i minuten vid 20° C. Om detta överskrids leder det till att gasfjädern värms upp och det kan i sin tur resultera i otäta packboxar.
Gasfjädrar kommer att tappa trycket något med tiden, jämfört med det ursprungliga trycket vid den tidpunkt då de monterades. En tryckförlust på upp till 10 % kan förväntas.
Använd alltid kortast möjliga rörelse och välj största möjliga diameter på cylindern - detta ger en bättre hållbarhet. Långa och tunna gasfjädrar är betydligt svagare än korta och tjocka gasfjädrar.
Önskar du datablad i pdf eller 3d-cad-ritning av fjäder i .step, .iges eller .sat-format kan du hämta dem gratis genom att trycka på 3d-cad-symbolen vid varunummer i tabellen.
