Dragfjädrar
Dragfjädrar i pianotråd, elgalvaniserad tråd och rostfri tråd
Beställ måndag-torsdag före kl. 15.30 och fredag före kl. 14.45. Vi skickar då samma dag med förväntad leverans inom 2-4 dagar. Detta gäller för alla lagerförda dragfjädrar
Se mängdrabatter och priser genom att klicka på korgen vid den önskade varan.
Om rätt storlek eller kraft inte lagerförs kan vi specialtillverka den önskade dragfjädern i önskad mängd. Läs mer om specialtillverkade dragfjädrar här
Med hjälp av våra sorteringsslider har vi gjort det enkelt och snabbt att navigera runt i vårt sortiment med standarddragfjädrar i fler än 3 000 olika storlekar.
Vi har allt från små dragfjädrar till stora dragfjädrar för användning överallt inom industri såväl som privat. Urvalet av standarddragfjädrar erbjuds i längder från 6,35 mm till 377,00 mm (obelastat tillstånd).
Urvalet är tillverkat enligt gällande DIN-normer i högsta kvalitet i Europa och Amerika.
En dragfjäder används där det behövs dragkraft. Det kan t.ex. vara i industri- och lantbruksmaskiner. Stora som små konstruktioner.
En dragfjäder ackumulerar en kraft när fjädern dras isär. Ju längre man sträcker den, desto mer kraft ackumuleras. Kraften frigörs igen när fjädern får lov att återgå till sin ursprungliga längd. Används och dimensioneras en dragfjäder korrekt kan den användas under mycket lång tid. Se mer information under "Livslängd" i teknisk information nedan.
Rekommenderad användning av fjädrar i pianotråd är i torr miljö. Materialet ger inget rostskydd. Styrkan på fjädrar i pianotråd är ca 10 % starkare än fjädrar i rostfritt stål.
Elgalvaniserade dragfjädrar är tillverkade av pianotråd som därefter är elektrogalvaniserade. Dragfjädrarna får därmed en fin blank yta. Elgalvaniseringen ger bara måttlig korrosionsbeständighet men används fjädern i fuktig miljö förlängs livslängden jämfört med samma fjäder i pianotråd utan ytbehandling.
För fuktig miljö rekommenderar vi fjädrar i rostfri tråd. Styrkan på rostfria dragfjädrar är ca 10 % svagare än på fjädrar i pianotråd.
Ska du använda fjädrar som utsätts för kraftiga kemikalier eller saltvatten rekommenderar vi fjädrar i en särskild typ av rostfri tråd (AISI 316). Dessa har vi inte på lager men kan specialtillverka dem efter önskemål. Kontakta oss för mer information.
Om du är osäker på vilken längd/rörelse du ska använda har vi fjädrar i längder av 300, 500 och 1000 mm som tillverkats med ändamålet att de kan klippas till i längd och användas för prototyper och tester. Sortera på längderna via slider nedan.
Obs! Dessa fjädrar har inte öglor. De ska bockas upp av kunden själv efter ev. avklippning till önskad längd. För att förlänga livstiden rekommenderar vi att bockarna görs i mjuka bågar utan skarpa böjar eller hack.
För fuktiga miljöer rekommenderar vi fjädrar i rostfritt stål. Styrkan hos rostfria fjädrar är ca. 10% svagare än på fjädrar i pianotråd.
Rostfri 302
Rekommenderad användning av fjädrar i pianotråd är i torr miljö. Materialet ger inget rostskydd. Styrkan på fjädrar i pianotråd är ca 10 % starkare än fjädrar i rostfritt stål.
Pianotråd
Elförzinkade dragfjädrar är gjorda av pianotråd som sedan elförzinkas. Galvanisering ger endast måttlig korrosionsbeständighet
Galvaniserade

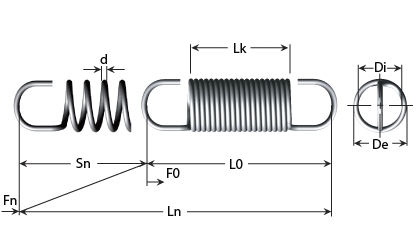

| Visa priser - Lägg i kundvagn | Material | d Tråd (mm) |
De Utvändig diameter (mm) |
Di Invändig diameter (mm) |
L0 Obelastad längd (mm) |
Lk Fjädrar Kroppslängd (mm) |
Ln Max belastad längd (mm) |
Sn Maximal fjädringslängd (mm) |
Fn Maximal belastning vid Ln (N) |
F0 Förspänning (N) |
R Fjäderkonstant (N/mm) |
Serie | Artikel nummer | Stock | Teknisk ritning | Läs mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rostfri 302 | 0,18 | 1,60 | N/A | 6,35 | 3,79 | 13,72 | 7,37 | 1,19 | 0,11 | 0,15 | B | E00630070250S |
|
|
||||
| Pianotråd | 0,18 | 1,60 | N/A | 6,35 | 3,79 | 13,72 | 7,37 | 1,42 | 0,13 | 0,18 | B | E00630070250M |
|
|
||||
| Rostfri 302 | 0,18 | 1,60 | N/A | 7,87 | 5,31 | 18,54 | 10,67 | 1,19 | 0,11 | 0,10 | B | E00630070310S |
|
|
||||
| Pianotråd | 0,18 | 1,60 | N/A | 7,87 | 5,31 | 18,54 | 10,67 | 1,42 | 0,13 | 0,12 | B | E00630070310M |
|
|
||||
| Rostfri 302 | 0,18 | 1,60 | N/A | 9,65 | 7,09 | 23,62 | 13,97 | 1,19 | 0,11 | 0,07 | B | E00630070380S |
|
|
||||
| Pianotråd | 0,18 | 1,60 | N/A | 9,65 | 7,09 | 23,62 | 13,97 | 1,42 | 0,13 | 0,09 | B | E00630070380M |
|
|
||||
| Rostfri 302 | 0,18 | 1,60 | N/A | 11,18 | 8,62 | 28,45 | 17,27 | 1,19 | 0,11 | 0,06 | B | E00630070440S |
|
|
||||
| Pianotråd | 0,18 | 1,60 | N/A | 11,18 | 8,62 | 28,45 | 17,27 | 1,42 | 0,13 | 0,07 | B | E00630070440M |
|
|
||||
| Rostfri 302 | 0,18 | 1,60 | N/A | 12,70 | 10,14 | 33,27 | 20,57 | 1,19 | 0,11 | 0,06 | B | E00630070500S |
|
|
||||
| Pianotråd | 0,18 | 1,60 | N/A | 12,70 | 10,14 | 33,27 | 20,57 | 1,42 | 0,13 | 0,07 | B | E00630070500M |
|
|
- E00630070250SI lager: 118
Material Rostfri 302d - Tråd (mm) 0,18De - Utvändig diameter (mm) 1,60Di - Invändig diameter (mm)L0 - Obelastad längd (mm) 6,35Lk - Fjädrar Kroppslängd (mm) 3,79Ln - Max belastad längd (mm) 13,72Sn - Maximal fjädringslängd (mm) 7,37Fn - Maximal belastning vid Ln (N) 1,19F0 - Förspänning (N) 0,11R - Fjäderkonstant (N/mm) 0,15Serie B
- E00630070250MI lager: 211
Material Pianotrådd - Tråd (mm) 0,18De - Utvändig diameter (mm) 1,60Di - Invändig diameter (mm)L0 - Obelastad längd (mm) 6,35Lk - Fjädrar Kroppslängd (mm) 3,79Ln - Max belastad längd (mm) 13,72Sn - Maximal fjädringslängd (mm) 7,37Fn - Maximal belastning vid Ln (N) 1,42F0 - Förspänning (N) 0,13R - Fjäderkonstant (N/mm) 0,18Serie B
- E00630070310SI lager: 95
Material Rostfri 302d - Tråd (mm) 0,18De - Utvändig diameter (mm) 1,60Di - Invändig diameter (mm)L0 - Obelastad längd (mm) 7,87Lk - Fjädrar Kroppslängd (mm) 5,31Ln - Max belastad längd (mm) 18,54Sn - Maximal fjädringslängd (mm) 10,67Fn - Maximal belastning vid Ln (N) 1,19F0 - Förspänning (N) 0,11R - Fjäderkonstant (N/mm) 0,10Serie B
- E00630070310MI lager: 70
Material Pianotrådd - Tråd (mm) 0,18De - Utvändig diameter (mm) 1,60Di - Invändig diameter (mm)L0 - Obelastad längd (mm) 7,87Lk - Fjädrar Kroppslängd (mm) 5,31Ln - Max belastad längd (mm) 18,54Sn - Maximal fjädringslängd (mm) 10,67Fn - Maximal belastning vid Ln (N) 1,42F0 - Förspänning (N) 0,13R - Fjäderkonstant (N/mm) 0,12Serie B
- E00630070380SI lager: 177
Material Rostfri 302d - Tråd (mm) 0,18De - Utvändig diameter (mm) 1,60Di - Invändig diameter (mm)L0 - Obelastad längd (mm) 9,65Lk - Fjädrar Kroppslängd (mm) 7,09Ln - Max belastad längd (mm) 23,62Sn - Maximal fjädringslängd (mm) 13,97Fn - Maximal belastning vid Ln (N) 1,19F0 - Förspänning (N) 0,11R - Fjäderkonstant (N/mm) 0,07Serie B
- E00630070380MI lager: 42
Material Pianotrådd - Tråd (mm) 0,18De - Utvändig diameter (mm) 1,60Di - Invändig diameter (mm)L0 - Obelastad längd (mm) 9,65Lk - Fjädrar Kroppslängd (mm) 7,09Ln - Max belastad längd (mm) 23,62Sn - Maximal fjädringslängd (mm) 13,97Fn - Maximal belastning vid Ln (N) 1,42F0 - Förspänning (N) 0,13R - Fjäderkonstant (N/mm) 0,09Serie B
- E00630070440SI lager: 82
Material Rostfri 302d - Tråd (mm) 0,18De - Utvändig diameter (mm) 1,60Di - Invändig diameter (mm)L0 - Obelastad längd (mm) 11,18Lk - Fjädrar Kroppslängd (mm) 8,62Ln - Max belastad längd (mm) 28,45Sn - Maximal fjädringslängd (mm) 17,27Fn - Maximal belastning vid Ln (N) 1,19F0 - Förspänning (N) 0,11R - Fjäderkonstant (N/mm) 0,06Serie B
- E00630070440MI lager: 84
Material Pianotrådd - Tråd (mm) 0,18De - Utvändig diameter (mm) 1,60Di - Invändig diameter (mm)L0 - Obelastad längd (mm) 11,18Lk - Fjädrar Kroppslängd (mm) 8,62Ln - Max belastad längd (mm) 28,45Sn - Maximal fjädringslängd (mm) 17,27Fn - Maximal belastning vid Ln (N) 1,42F0 - Förspänning (N) 0,13R - Fjäderkonstant (N/mm) 0,07Serie B
- E00630070500SI lager: 178
Material Rostfri 302d - Tråd (mm) 0,18De - Utvändig diameter (mm) 1,60Di - Invändig diameter (mm)L0 - Obelastad längd (mm) 12,70Lk - Fjädrar Kroppslängd (mm) 10,14Ln - Max belastad längd (mm) 33,27Sn - Maximal fjädringslängd (mm) 20,57Fn - Maximal belastning vid Ln (N) 1,19F0 - Förspänning (N) 0,11R - Fjäderkonstant (N/mm) 0,06Serie B
- E00630070500MI lager: 2 152
Material Pianotrådd - Tråd (mm) 0,18De - Utvändig diameter (mm) 1,60Di - Invändig diameter (mm)L0 - Obelastad längd (mm) 12,70Lk - Fjädrar Kroppslängd (mm) 10,14Ln - Max belastad längd (mm) 33,27Sn - Maximal fjädringslängd (mm) 20,57Fn - Maximal belastning vid Ln (N) 1,42F0 - Förspänning (N) 0,13R - Fjäderkonstant (N/mm) 0,07Serie B
Tråden är certifierad enligt DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Arbetstemperatur mellan -30 ºC och +120 ºC
Rekommenderad användning är i torr miljö.
Tråden är certifierad enligt DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 - EN Norm 10270-3
Arbetstemperatur mellan -200 ºC och +250 ºC
Kan användas i en torr samt en fuktig och våt miljö.
Önskas dragfjädern i AISI 316 kan den tillverkas efter uppgift.
Önskas dragfjädern i AISI 316 kan den tillverkas efter uppgift.
Tråden är certifierad enligt DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Arbetstemperatur mellan -30 ºC och +120 ºC
De galvaniserade dragfjädrarna är tillverkade i pianotråd som är elektrogalvaniserad. Elektrogalvaniseringen innebär att dragfjädern får en blank och mer korrosionsbeständig yta.
Rekommenderad användning är i torr miljö.
Serie A och C: (Se vilken serie en fjäder tillhör i kolumnen "Serie" i tabellen)
Alla dimensioner och krafter enligt DIN 2097 (kvalitetsgrad 2). DIN 2097 definierar kraften som den bestämmande parametern. Antal lindningar kan därför variera och anges inte i dessa serier som en följd av detta.
Serie B: (Se vilken serie en fjäder tillhör i kolumnen "Serie" i tabellen)
Se mer information här. (länk till toleranser)
Serie D: (Se vilken serie en fjäder tillhör i kolumnen "Serie" i tabellen)
Serien är tillverkad med ändamålet att den kan användas för test och prototyper. Det är därför inga toleranser på denna serie.
Då denna serie är avsedd för test varierar den avklippta fjäderns lindningar från fjäder till fjäder och fjäderkonstanten kan därför inte definieras.
Önskar du datablad i pdf eller 3d-cad-ritning av fjäder i .step, .iges eller .sat-format kan du hämta dem gratis genom att trycka på 3d-cad-symbolen vid varunummer i tabellen.
Max. kraft i Newton (Fn) för dragfjädrar i certifierad pianotråd är ca 10 % högre än för samma dimensioner i rostfritt fjäderstål.
Beräkning av förspänning (F0):
Förspänning (F0) på en dragfjäder kallas också för initialkraften. Den anger hur många krafter som ska användas för att aktivera dragfjädern.
Förspänning (F0) eller initialkraften är endast vägledande, då den kan variera från produktion till produktion. Som tumregel kan man säga att förspänningen (F0) motsvarar ca 10-15 % av maximal kraft (Fn).
Förspänning (F0) = Maximal kraft (Fn) - (Fjäderkonstant (R) x Maximal rörelse (Sn))
Exempelvis kan förspänningen för lagernummer 32600 (Fn = 237 N, R = 2,67 N/mm och Sn = 75,70 mm) beräknas till:
237 N - (2,67 N/mm * 75,70 mm) = 35 N
Beräkning av fjäderkraft vid en given längd:
Önskar man veta hur många krafter en dragfjäder ger vid en given längd/rörelse kan man använda nedanstående formel:
Kraft vid en given längd (F1) = Förspänning (F0) + (Maximal rörelse (Sn) * Fjäderkonstant (R))
Exempelvis lagernummer 32600, där R = 2,67 N/mm, önskar man veta kraften vid en rörelse på 55 mm och F0 är ca 35 N.
35 N + (55 mm * 2,67 N/mm) = 182 N
Serie A: (Se vilken serie en fjäder tillhör i kolumnen "Serie" i tabellen)
Tyska öglor enligt DIN 2097, tillfällig vinkel.
Öglepositionen (X) är variabel och öglorna kan därför vara vridna i förhållande till varandra. Den utvändiga diametern på öglor kan gott överstiga den utvändiga diametern på kroppen.
Tyska ögla
Serie A: Tolerans på öglebredd
Toleransen på avvikelser av öglebredd är bestämd utifrån nedanstående formel. Observera att man ska använda ett värde bestämt utifrån fjäderns lindningsförhållande för att kunna beräkna toleransen.
De (utvändig diameter) + värde från lindningsförhållande tabell
Exempel: Lagernummer 32600 har en trådtjocklek (d) på 2,5 mm. Den utvändiga diametern (De) är 18 mm, vilket ger en innerdiameter (Dm) på 15,5 mm.
Utifrån lindningsförhållandetabellen kan vi därmed hitta fram till värdet som ska läggas till fjäderns utvändiga diameter (De) för att hitta öglans max. utvändiga diameter.
Lindningsförhållande: 15,5 mm / 2,5 mm = 6,2 mm
Öglans max. bredd: 18 mm + (1,5 * 2,5 mm) = 21,75 mm
Serie A: - Tolerans på invändig öglehöjd
Exempel: Lagernummer 32600 med en innerdiameter (Dm) på 15,5 mm.
Min. Invändig öglehöjd = 0,8 * 15,5 mm = 12,4 mm.
Max. Invändig öglehöjd = 1,1 * 15,5 mm = 17,05 mm.
Öglehöjd (LH)
Serie B och C: (Se vilken serie en fjäder tillhör i kolumnen "Serie" i tabellen)
Öglor i denna serie är tyska öglor utan specifik ögleform och med tillfällig vinkel. Undantag är lagernummer 503 och 503RF som har engelska öglor.
Vi strävar efter att hålla samma utvändiga diameter på öglan som på fjäderkroppen. Öglans utvändiga diameter kan dock variera. Det är ingen tolerans på dessa serier.
Engelsk ögla
Serie D: (Se vilken serie en fjäder tillhör i kolumnen "Serie" i tabellen)
På denna serie är det inga öglor. Serien är tänkt för test och avklippning. Öglor ska därför göras av kunden själv. För att förlänga livstiden på fjädern rekommenderas det att göra öglorna i mjuka bågar och utan hack. Om öglan bockas för skarpt kan det uppstå en svag punkt på fjädern.
Serie D har inte öglor
Livstiden på en fjäder är generellt mycket svår att definiera. Otroligt många parametrar spelar in och det är därför omöjligt att definiera en livslängd.
Parametrar som har stor påverkan på livstid är bl.a.: Montering, monteringssätt, antal rörelser, vibrationer, chockpåverkan, vridning, rörelselängd, icke-axiell rörelse, temperatur, slitage mot andra ytor, användningsmiljö, ev. rengöringsmedel, sidledspåverkan osv.
En dragfjäder bör alltid dimensioneras så att den levererar önskad rörelse och kraft vid så liten utnyttjandegrad som möjligt. Detta ger fjädern längsta möjliga livslängd.
Belastas fjädern maximalt eller utöver det maximala får den kort livslängd och kan få permanenta deformationer.
Därför rekommenderar vi att man inte utnyttjar mer än 75 % av de koniska fjädrarnas maximala rörelse (Sn).
Normalt höger. Kraft och användning påverkas inte av lindningsriktning.
Standarddragfjädrar är inte definierade med en specifik lindningsriktning. Beroende på produktionen kan fjädrarna vara tillverkade som antingen höger- eller vänsterlindade. Önskas en specifik lindningsriktning är det möjligt att få dem tillverkade som specialfjäder.
Önskas en dragfjäder med exakt värde på en av de följande parametrarna ska fjädrar specialtillverkas:
- Ögletyp
- Öglehöjd (LH)
- Ögleposition (X)
- Öglebredd (om fjädern ska byggas in i ett rör)
- Öppning i öglan (m)
- Förspänning (F0)
Vid användning av fjädrar till "hängmattor" eller hoppgungor eller andra konstruktioner där en person på ett eller annat sätt hänger från en konstruktion ska man observera följande:
Deformation eller brott på fjäder
En fjäder är ett tekniskt föremål som kan deformeras eller så kan det uppstå brott vid användning. Det kan vara osynliga fel i legeringen av en fjädertråd och det kan under tillverkning av fjädern också ske fel som kan försvaga fjädern. Felaktig användning av en fjäder kan också reducera fjäderns livslängd samt resulterar i deformation eller brott på fjädern.
En fjäder ska alltid dimensioneras så att fjädern alltid är beräknad med en säkerhetsfaktor som motsvarar risken vid användning.
Säkerhetsanordning - VIKTIGT!
Om en fjäder används i en konstruktion där en person på ett eller annat sätt hänger från en konstruktion och fjädern ska vara en bärande del mellan personen och konstruktionen, ska det anordnas en separat passande säkerhetsanordning mellan personen och en fast punkt. Det säkerställer att personen inte kan falla ner om fjädern deformeras eller om det uppstår brott på fjädern.
Det är alltid den som använder en fjäder – i varje konstruktion där personer kan falla eller komma till skada på annat vis – som har ansvaret för att konstruktionen är korrekt utförd så att det inte kan uppstå personskador om en fjäder deformeras eller om det uppstår brott på fjädern.
Sodemann Industrifjedre A/S rekommenderar INTE användning av fjädrar i konstruktioner där personer hänger i fjädern.
Internet Explorer oförenlighet
Denna webbplats fungerar tyvärr inte bra med Internet Explorer. Vi rekommenderar att du använder en av följande gratiswebbläsare:
