Tryckfjädrar i pianotråd, elgalvaniserad tråd och rostfri tråd

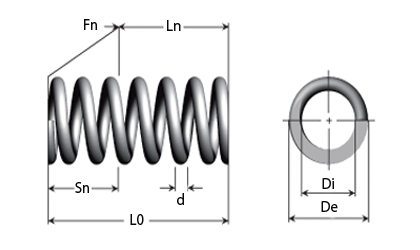

Teknisk ritning - Tryckfjädrar i pianotråd, elgalvaniserad tråd och rostfri tråd

Beställ måndag-torsdag före kl. 15.30 och fredag före kl. 14.45. Vi skickar då samma dag med förväntad leverans inom 2-4 dagar. Detta gäller för alla lagerförda tryckfjädrar

Se mängdrabatter och priser genom att klicka på korgen vid den önskade varan.

Om rätt storlek eller kraft inte lagerförs kan vi specialtillverka den önskade tryckfjädern i önskad mängd. Läs mer om specialtillverkade tryckfjädrar här

För att snabbt och enkelt kunna hitta fram till den önskade fjädern kan du använda sorteringssliderna.

Trots att vi har Danmarks största urval av standardtryckfjädrar med över 500 000 lagerförda tryckfjädrar i fler än 5 000 olika storlekar har vi gjort det enkelt att hitta fram till den rätta tryckfjädern och precis den mängd som du behöver.

Vi har allt från små tryckfjädrar som används i finmekanik till stora tryckfjädrar till industrin. Urvalet av standardtryckfjädrar täcker längder från 2,00 mm till 1080,00 mm. Urvalet är tillverkat enligt gällande DIN-normer i högsta kvalitet i Europa och Amerika.

Vad är en tryckfjäder?


En tryckfjäder används i en lång rad produkter där det behövs tryckkraft. Det kan t.ex. vara i allt från hörapparater, kulspetspennor, motorgräsklippare till industrimaskiner samt mycket mer.

Tryckfjädrar är i grunden en komponent som kan ackumulera kraft och arbeta på optimala nivåer under mycket lång tid, förutsatt att den används och dimensioneras korrekt. Kraften ackumuleras genom fjädern som komprimeras, och kraften frigörs igen när fjädern får lov att återgå till sin ursprungliga längd.

Pianotråd: torr miljö


Rekommenderad användning av fjädrar i pianotråd är i torr miljö. Materialet ger inget rostskydd. Styrkan på fjädrar i pianotråd är ca 10 % starkare än fjädrar i rostfritt stål.

Elgalvaniserade tryckfjädrar är tillverkade av pianotråd som därefter är elektrogalvaniserade. Tryckfjädrarna får därmed en fin blank yta. Elgalvaniseringen ger bara måttlig korrosionsbeständighet men används fjädern i fuktig miljö förlängs livslängden jämfört med samma fjäder i pianotråd utan ytbehandling.

Rostfri tråd: fuktig miljö


För fuktig miljö rekommenderar vi fjädrar i rostfri tråd. Styrkan på rostfria fjädrar är ca 10 % svagare än på fjädrar i pianotråd.

Ska du använda fjädrar som utsätts för kraftiga kemikalier eller saltvatten rekommenderar vi fjädrar i en särskild typ av rostfri tråd (AISI 316). Dessa har vi inte på lager men kan specialtillverka dem efter önskemål. Kontakta oss för mer information.

Fjädrar för avklippning och test.


Om du är osäker på vilken längd/rörelse du ska använda har vi fjädrar i längder av 300, 500 och 1000 mm som tillverkats med ändamålet att de kan klippas till i längd och användas för prototyper och tester. Sortera på längderna via slider nedan.

6-46655-description

Rostfri 302

6-46095-description

Pianotråd

6-46719-description

Galvaniserade

Handla enligt
Shopping alternativ
d - Tråd (mm)
De - Utvändig diameter (mm)
Di - Invändig diameter (mm)
L0 - Obelastad längd (mm)
Ln - Max belastad längd (mm)
Sn - Maximal fjädringslängd (mm)
Fn - Maximal belastning vid Ln (N)
R - Fjäderkonstant (N/mm)
Material

Artiklar 1-10 av 5404

Page
per page
Sätt fallande sortering
Visa priser - Lägg i kundvagn Material d
Tråd (mm)
De
Utvändig diameter (mm)
Di
Invändig diameter (mm)
L0
Obelastad längd (mm)
Ln
Max belastad längd (mm)
Sn
Maximal fjädringslängd (mm)
Fn
Maximal belastning vid Ln (N)
R
Fjäderkonstant (N/mm)
Artikel nummer Stock Teknisk ritning Läs mer 3D CAD
Rostfri 302 0.15 1.45 1.15 3.05 1.55 1.50 0.85 0.55 C00570060120S C00570060120S
Pianotråd 0.15 1.45 1.15 3.05 1.55 1.50 1.02 0.67 C00570060120M C00570060120M
Rostfri 302 0.15 1.45 1.15 4.83 2.29 2.54 0.85 0.32 C00570060190S C00570060190S
Pianotråd 0.15 1.45 1.15 4.83 2.29 2.54 1.02 0.39 C00570060190M C00570060190M
Rostfri 302 0.15 1.45 1.15 6.35 2.90 3.45 0.85 0.23 C00570060250S C00570060250S
Pianotråd 0.15 1.45 1.15 6.35 2.90 3.45 1.02 0.28 C00570060250M C00570060250M
Rostfri 302 0.15 1.45 1.15 7.87 3.51 4.36 0.85 0.19 C00570060310S C00570060310S
Pianotråd 0.15 1.45 1.15 7.87 3.51 4.36 1.02 0.23 C00570060310M C00570060310M
Rostfri 302 0.15 1.45 1.15 9.65 4.24 5.41 0.85 0.16 C00570060380S C00570060380S
Pianotråd 0.15 1.45 1.15 9.65 4.24 5.41 1.02 0.19 C00570060380M C00570060380M

Artiklar 1-10 av 5404

Page
per page
Sätt fallande sortering
Material
Pianotråd

Tråden är certifierad enligt DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Arbetstemperatur mellan -30 ºC och +120 ºC
Rekommenderad användning är i torr miljö.

Rostfri

Tråden är certifierad enligt DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 - EN Norm 10270-3
Arbetstemperatur mellan -200 ºC och +250 ºC
Kan användas i en torr samt en fuktig och våt miljö.
Önskas tryckfjädern i AISI 316 kan den tillverkas efter uppgift.

Galvaniserade

Tråden är certifierad enligt DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Arbetstemperatur mellan -30 ºC och +120 ºC
De galvaniserade tryckfjädrarna är tillverkade i pianotråd som är elektrogalvaniserad. Elektrogalvaniseringen innebär att tryckfjädern får en blank och mer korrosionsbeständig yta.
Rekommenderad användning är i torr miljö.

Toleranser

Serie A och C: (Se vilken serie en fjäder tillhör i kolumnen "Serie" i tabellen)
DIN 2098 definierar fjädrarnas dimensioner utifrån trådtjocklek.

DIN 2095 definierar kraften som den bestämmande parametern. Antalet lindningar kan därför variera. L0 är endast vägledande och kan gott vara längre än vad som anges i tabellerna. Efter belastning sätter sig fjädern och uppnår därmed korrekt längd. Avvikelser ses oftast vid ett stort lindningsförhållande ((De - d) / d) där fjädern har en liten tråd i förhållande till diametern.

Medeldiameter Toleranser

Dm (mm)
fra
til
0,63
1,00
1,00
1,60
1,60
2,50
2,50
4,00
4,00
6,30
6,30
10,00
10,00
16,00
16,00
25,00
25,00
31,50
31,50
40,00
40,00
50,00
50,00
63,00
63,00
80,00
80,00
100,00
100,00
125,00
125,00
160,00
160,00
200,00
Gütegrad 2 (mm)
Lindningsförhållande (Dm / d)
4 ⇒ 8
8 ⇒ 14
14 ⇒ 20
+ - 0,07
+ - 0,10
+ - 0,15
+ - 0,08
+ - 0,10
+ - 0,15
+ - 0,10
+ - 0,15
+ - 0,20
+ - 0,15
+ - 0,20
+ - 0,25
+ - 0,20
+ - 0,25
+ - 0,30
+ - 0,25
+ - 0,30
+ - 0,35
+ - 0,30
+ - 0,35
+ - 0,40
+ - 0,35
+ - 0,45
+ - 0,50
+ - 0,40
+ - 0,50
+ - 0,60
+ - 0,50
+ - 0,60
+ - 0,70
+ - 0,60
+ - 0,80
+ - 0,90
+ - 0,80
+ - 1,00
+ - 1,10
+ - 1,00
+ - 1,20
+ - 1,40
+ - 1,20
+ - 1,50
+ - 1,70
+ - 1,40
+ - 1,90
+ - 2,20
+ - 1,80
+ - 2,30
+ - 2,70
+ - 2,10
+ - 2,90
+ - 3,30

Serie B: (Se vilken serie en fjäder tillhör i kolumnen "Serie" i tabellen)
I denna serie är antalet lindningar inte specificerat, då fjädern är tillverkad med en definierad obelastad längd och en särskild kraft. För att nå krafterna är antalet lindningar variabeln.

Serie D: (Se vilken serie en fjäder tillhör i kolumnen "Serie" i tabellen)
Serien är tillverkad med ändamålet att den kan användas för test och prototyper. Det är därför inga toleranser på denna serie. Då denna serie är avsedd för test varierar den avklippta fjäderns lindningar från fjäder till fjäder och fjäderkonstanten kan därför inte definieras.

Datablad och 3d-cad

Önskar du datablad i pdf eller 3d-cad-ritning av fjäder i .step, .iges eller .sat-format kan du hämta dem gratis genom att trycka på 3d-cad-symbolen vid varunummer i tabellen.

Terminologi
Teknisk ritning - Tryckfjädrar i pianotråd, elgalvaniserad tråd och rostfri tråd
d
=
Tråddiameter i mm
De
=
Utvändig diameter i mm (Di + (d*2))
Dm
=
Medeldiameter i mm (De-d)
Di
=
Invändig diameter i mm (De - (d*2))
n
=
Antal verksamma, fjädrande lindningar
nt
=
Lindningar totalt (n+2)
L0
=
Obelastad längd. Lo är endast vägledande. Lo kan variera något.
L1
=
Belastad längd i mm vid F1
L2
=
Belastad längd i mm vid F2
Ln
=
Max belastad längd i mm (min längd / max belastning)
F1
=
F1 Belastning i N vid L 1
F2
=
F2 Belastning i N vid L 2
Fn
=
Maximal belastning i N (Newton) vid Ln (bör inte användas)
sn
=
Maximal fjädringslängd alt fjädringsväg
R
=
Fjäderkonstant i N/mm
Dd
=
Dorndiameter som fjädern kan arbeta över
Dh
=
Håldiameter som fjädern kan arbeta i
1 N
=
0,10197 Kg
1 Kg
=
9,80665 N
Beräkning av fjäderkraften

Önskar man veta hur många krafter en tryckfjäder ger vid en given längd/rörelse kan man använda nedanstående formel:

Rörelse (s) x Fjäderkonstant (R)

Trycks en fjäder 16 mm ihop (s) och har den en fjäderkonstant på 3 N/mm (R) ger den en kraft på: 16 mm x 3 N/mm = 48 N

16 mm x 3 N/mm = 48 N (ca. 4,8kg)

Önskas tryckfjädrar med mycket hög fjäderkonstant och bärkraft kan färgade verktygsfjädrar rekommenderas. Läs mer

Fjäderkonstant

Fjäderkonstanten säger något om hur många krafter en fjäder ger per millimeter som den trycks ihop. Har en fjäder en fjäderkonstant på 1,5 N/mm och den trycks ihop 10 mm är kraften på fjädern 15 N

Serie A, B, C:  Fjäderkonstanten anges i tabellen.

Serie D:   Det finns inte fjäderkonstanter på denna serie fjädrar. Dessa fjädrar är tänkta som prov och test där man förkortar fjädrarna i önskad längd. Fjäderkonstanten är beroende av längden och därför kan vi inte uppge en generell fjäderkonstant.

Utformning av ändar

Serie A:  (Se vilken serie en fjäder tillhör i kolumnen "Serie" i tabellen)
Fjädrar med trådtjocklek till och med 0,8 mm är nedlagda men utan slipning.
Fjädrar med trådtjocklek från och med 1,0 mm är nedlagda och slipade.

Serie B och C:  (Se vilken serie en fjäder tillhör i kolumnen "Serie" i tabellen)
Det framgår av den enskilda varans produktsida om den är nedlagd mer eller utan slipning.

Serie D:   (Se vilken serie en fjäder tillhör i kolumnen "Serie" i tabellen)
Då serien är tillverkad med avseende på test och avklippningar är det inte någon definition på ändarnas utformning.

Tryckfjäder, Nedlagde med planslipning
Nedlagde med planslipning
Tryckfjäder, Nedlagda, oslipade
Nedlagda, oslipade
Tryckfjäder, Ej nedlagt
Ej nedlagt
Lindningsriktning

Normalt höger. Kraft och användning påverkas inte av lindningsriktning.

Standardtryckfjädrar är inte definierade med en specifik lindningsriktning. Beroende på produktionen kan fjädrarna vara tillverkade som antingen höger- eller vänsterlindade. Önskas en specifik lindningsriktning är det möjligt att få dem tillverkade som specialfjäder.

Fjäderns livslängd

Livstiden på en fjäder är generellt mycket svår att definiera. Otroligt många parametrar spelar in och det är därför omöjligt att definiera en livslängd.

Parametrar som har stor påverkan på livstid är bl.a.: Montering, monteringssätt, antal rörelser, vibrationer, chockpåverkan, vridning, rörelselängd, icke-axiell rörelse, temperatur, slitage mot andra ytor, användningsmiljö, ev. rengöringsmedel, sidledspåverkan osv.

En tryckfjäder bör alltid dimensioneras så att den levererar önskad rörelse och kraft vid så liten utnyttjandegrad som möjligt. Detta ger fjädern längsta möjliga livslängd.

Belastas fjädern maximalt eller utöver det maximala får den kort livslängd och kan få permanenta deformationer.

Därför rekommenderar vi att man inte utnyttjar mer än 75 % av de koniska fjädrarnas maximala rörelse (Sn).

Annan

Om tryckfjädern trycks ihop till Ln (max. belastad längd) sätter den sig. Tryckfjädern återvänder därmed inte till den ursprungliga längden.
