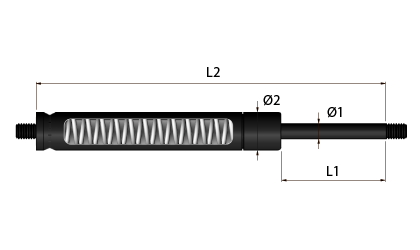

Teknisk ritning - m-strut

M-Struts är lagervaror och kan levereras nästa dag. Köp din M-Strut i online-butiken.
M-Struts är lagervaror och kan levereras inom 1 – 2 vardagar. Välj den rätta M-Strut med nedanstående tabell. Finn rätt dimensioner genom att nyttja sorteringsfälten över tabellen. Vi har de flesta dimensioner på lager klara att skickas iväg.

Sortimentet av M-Struts levereras med gängor i bägge ändar, som ger stor flexibilitet.
Storleken på gängan beror på stämpelstången. Gänga passar till sortimentet av fäste.

M-struts liknar en konventionell tryckgasfjäder. På utvändigt av cylindern är det inte möjligt att se skillnad mellan M-struts och standard tryckgasfjäder. Invändigt är gasen och förpackningarna utbytta med en tryckfjäder. Därvid kan M-struts användas i orena miljöer, klara större belastning samt i högre grad tåla vrid och slag.

Handla enligt
Shopping alternativ
R - Fjäderkonstant (N/mm)
F0 - Förspänning (N)
Ø1 - Kolvstångsdiameter (mm)
Ø2 - Cylinderdiameter (mm)
L1 - Slaglängd (mm)
L2 - Fri obelastad längd mellan gängor (mm)
F - Kraft (N)
G - Skruvgänga (mm)

Artiklar 1-10 av 24

Page
per page
Sätt fallande sortering
Ø1
Kolvstångsdiameter (mm)
Ø2
Cylinderdiameter (mm)
L1
Slaglängd (mm)
L2
Fri obelastad längd mellan gängor (mm)
F
Kraft (N)
F0
Förspänning (N)
R
Fjäderkonstant (N/mm)
G
Skruvgänga (mm)
Artikel nummer Teknisk ritning Jämför Läs mer 3D CAD Stock Visa priser - Lägg i kundvagn
6,00 15,00 152,00 461,00 67,00 22,00 0,30 6,00 LMS1515205 LMS1515205 -
6,00 15,00 203,00 613,00 80,00 27,00 0,26 6,00 LMS1520306 LMS1520306 -
6,00 15,00 254,00 766,00 93,00 31,00 0,24 6,00 LMS1525407 LMS1525407 -
6,00 15,00 305,00 918,00 93,00 31,00 0,20 6,00 LMS1530507 LMS1530507 -
8,00 18,00 102,00 319,00 93,00 31,00 0,61 6,00 LMS1810207 LMS1810207 -
8,00 18,00 152,00 471,00 120,00 40,00 0,53 6,00 LMS1815209 LMS1815209 -
8,00 18,00 203,00 623,00 120,00 40,00 0,39 6,00 LMS1820309 LMS1820309 -
8,00 18,00 254,00 776,00 120,00 40,00 0,31 6,00 LMS1825409 LMS1825409 -
8,00 18,00 305,00 928,00 133,00 44,00 0,29 6,00 LMS1830510 LMS1830510 -
10,00 22,00 51,00 166,00 107,00 36,00 1,39 8,00 LMS2205108 LMS2205108 -
  1. LMS1515205
    I lager: 6
    Ø1 - Kolvstångsdiameter (mm) 6,00
    Ø2 - Cylinderdiameter (mm) 15,00
    L1 - Slaglängd (mm) 152,00
    L2 - Fri obelastad längd mellan gängor (mm) 461,00
    F - Kraft (N) 67,00
    F0 - Förspänning (N) 22,00
    R - Fjäderkonstant (N/mm) 0,30
    G - Skruvgänga (mm) 6,00
  2. LMS1520306
    I lager: 66
    Ø1 - Kolvstångsdiameter (mm) 6,00
    Ø2 - Cylinderdiameter (mm) 15,00
    L1 - Slaglängd (mm) 203,00
    L2 - Fri obelastad längd mellan gängor (mm) 613,00
    F - Kraft (N) 80,00
    F0 - Förspänning (N) 27,00
    R - Fjäderkonstant (N/mm) 0,26
    G - Skruvgänga (mm) 6,00
  3. LMS1525407
    I lager: 13
    Ø1 - Kolvstångsdiameter (mm) 6,00
    Ø2 - Cylinderdiameter (mm) 15,00
    L1 - Slaglängd (mm) 254,00
    L2 - Fri obelastad längd mellan gängor (mm) 766,00
    F - Kraft (N) 93,00
    F0 - Förspänning (N) 31,00
    R - Fjäderkonstant (N/mm) 0,24
    G - Skruvgänga (mm) 6,00
  4. LMS1530507
    I lager: 21
    Ø1 - Kolvstångsdiameter (mm) 6,00
    Ø2 - Cylinderdiameter (mm) 15,00
    L1 - Slaglängd (mm) 305,00
    L2 - Fri obelastad längd mellan gängor (mm) 918,00
    F - Kraft (N) 93,00
    F0 - Förspänning (N) 31,00
    R - Fjäderkonstant (N/mm) 0,20
    G - Skruvgänga (mm) 6,00
  5. LMS1810207
    I lager: 8
    Ø1 - Kolvstångsdiameter (mm) 8,00
    Ø2 - Cylinderdiameter (mm) 18,00
    L1 - Slaglängd (mm) 102,00
    L2 - Fri obelastad längd mellan gängor (mm) 319,00
    F - Kraft (N) 93,00
    F0 - Förspänning (N) 31,00
    R - Fjäderkonstant (N/mm) 0,61
    G - Skruvgänga (mm) 6,00
  6. LMS1815209
    I lager: 49
    Ø1 - Kolvstångsdiameter (mm) 8,00
    Ø2 - Cylinderdiameter (mm) 18,00
    L1 - Slaglängd (mm) 152,00
    L2 - Fri obelastad längd mellan gängor (mm) 471,00
    F - Kraft (N) 120,00
    F0 - Förspänning (N) 40,00
    R - Fjäderkonstant (N/mm) 0,53
    G - Skruvgänga (mm) 6,00
  7. LMS1820309
    I lager: 3
    Ø1 - Kolvstångsdiameter (mm) 8,00
    Ø2 - Cylinderdiameter (mm) 18,00
    L1 - Slaglängd (mm) 203,00
    L2 - Fri obelastad längd mellan gängor (mm) 623,00
    F - Kraft (N) 120,00
    F0 - Förspänning (N) 40,00
    R - Fjäderkonstant (N/mm) 0,39
    G - Skruvgänga (mm) 6,00
  8. LMS1825409
    I lager: 32
    Ø1 - Kolvstångsdiameter (mm) 8,00
    Ø2 - Cylinderdiameter (mm) 18,00
    L1 - Slaglängd (mm) 254,00
    L2 - Fri obelastad längd mellan gängor (mm) 776,00
    F - Kraft (N) 120,00
    F0 - Förspänning (N) 40,00
    R - Fjäderkonstant (N/mm) 0,31
    G - Skruvgänga (mm) 6,00
  9. LMS1830510
    I lager: 10
    Ø1 - Kolvstångsdiameter (mm) 8,00
    Ø2 - Cylinderdiameter (mm) 18,00
    L1 - Slaglängd (mm) 305,00
    L2 - Fri obelastad längd mellan gängor (mm) 928,00
    F - Kraft (N) 133,00
    F0 - Förspänning (N) 44,00
    R - Fjäderkonstant (N/mm) 0,29
    G - Skruvgänga (mm) 6,00
  10. LMS2205108
    I lager: 53
    Ø1 - Kolvstångsdiameter (mm) 10,00
    Ø2 - Cylinderdiameter (mm) 22,00
    L1 - Slaglängd (mm) 51,00
    L2 - Fri obelastad längd mellan gängor (mm) 166,00
    F - Kraft (N) 107,00
    F0 - Förspänning (N) 36,00
    R - Fjäderkonstant (N/mm) 1,39
    G - Skruvgänga (mm) 8,00

Artiklar 1-10 av 24

Page
per page
Sätt fallande sortering
Material

Kolvstång = Stål, som är nitritbehandlat - motståndskraftigt mot korrosion.
Cylinder = Stål, svartmålad.
Trådfjäder = Fjäderstål, krom-kisel-legering.
Arbetstemperatur mellan -40 ºC og +200 ºC

Karakteristik

Trådfjädern ger M-Struts en vanlig linjär kraftkurva - i motsats till konventionella gasfjädrars flackare kraftkurva. Eftersom M-Struts inte innehåller olja i cylindern är den inte dämpad vid sista delen vid fullt utdragen.

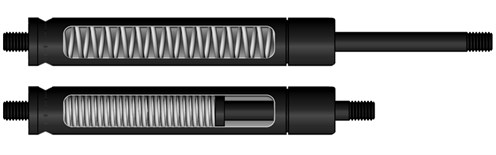

M-strut in function

Användning och montering

M-Struts används i stället för gasfjädrar i konstruktioner med slagpåkänningar och vibrationer. M-Struts kan med stor fördel användas i smutsiga och dammiga miljöer, där en gasfjäder kan bli otät på grund av omgivningsförhållanden.

M-Struts är bra i konstruktioner där dess funktion endast används sällan - exempelvis vid nödutgångar. M-Struts tål att stå belastade under längre perioder utan att försvagas.

M-Struts får ej användas som stopp utan måste byggas in så att dess rörelse styrs och begränsas av konstruktionens rörelse.

Produkten är även användbar vid mycket tunga konstruktioner där det krävs stora krafter. Standardsortimentet täcker emellertid inte denna del. Här kan vi specialtillverka en M-Strut för ändamålet. Det baseras alltid på den givna problemställningen.

Vårt stora sortiment av fästen kan också användas på M-Struts - vilket ger en stor flexibilitet vid montering.
