Säkerhetsrör

Teknisk ritning - Säkerhetsrör - Svart stål

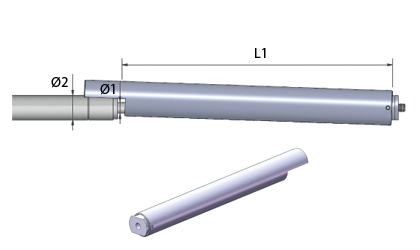

Teknisk ritning - Säkerhetsrör - Rostfri - AISI 304

Beställ måndag-torsdag före kl. 15.30 och fredag före kl. 14.45. Vi skickar då samma dag med förväntad leverans inom 2-7 dagar. Detta gäller för alla lagerförda gummibälgar

Se mängdrabatter och priser genom att klicka på korgen vid den önskade varan. Med sorteringssliderna nedan navigerar du enkelt och snabbt.

Vad är ett säkerhetsrör?


Säkerhetsrör används som en säkerhetsanordning i konstruktioner med gasfjädrar. Säkerhetsröret hindrar gasfjädern från att stängas oväntat Detta kan vara vid en vindstöt, deformation av gasfjädern, otät packning, ökad belastning på konstruktion mm.

Obs! Säkerhetsrör kan endast användas ihop med gasfjädrar med gänga.

Svart stål


Den svarta versionen av säkerhetsrör har fått en epoxipulverlackering. Detta ger lite rostskydd.

Rostfri - AISI 304


Ska du använda säkerhetsrör i en våt eller fuktig miljö rekommenderar vi dock att du använder versionen i rostfritt stål.

Rostfritt stål - AISI 316


Används i konstruktioner som utsätts för hårda rengöringsmedel eller i maritima miljöer

Montering:


Gasfjäderns kolvstång ska föras in i säkerhetsröret och gängan ska genom hålet i änden av säkerhetsröret. Man kan med fördel vippa plattan i botten så att det är enklare att få genom gängan. Sedan skruvar man på fäste. Vippfunktionen försöker alltid att få röret att slå in mot kolvstången och därmed förhindra att gasfjädern stängs ihop oväntat, då cylindern träffar kanten av säkerhetsröret och rörelse stoppas. Innan man stänger luckan – alltså innan gasfjädern kan tryckas ihop – ska säkerhetsröret utlösas genom att man trycker säkerhetsröret ut från kolvstången så att cylindern kan röra sig fritt in i säkerhetsröret.

42-46778-description

Rostfri 304

42-46664-description

Rostfri 316

42-46101-description

Målad svart

Handla enligt
Shopping alternativ
Ø1 - Kolvstångsdiameter (mm)
Ø2 - Cylinderdiameter (mm)
L1 - Slaglängd (mm) (+/- 2 mm)
Material

Artiklar 1-10 av 61

Page
per page
Sätt fallande sortering
Visa priser - Lägg i kundvagn Material Ø1
Kolvstångsdiameter (mm)
Ø2
Cylinderdiameter (mm)
L1
Slaglängd (mm) (+/- 2 mm)
Artikel nummer Stock Teknisk ritning Läs mer 3D CAD
Målad svart 6.00 15.00 80.00 LTN-6-80 LTN-6-80
Målad svart 6.00 15.00 100.00 LTN-6-100 LTN-6-100
Målad svart 6.00 15.00 150.00 LTN-6-150 LTN-6-150
Målad svart 6.00 15.00 200.00 LTN-6-200 LTN-6-200
Målad svart 8.00 18.00 100.00 LTN-8-100 LTN-8-100
Rostfri 304 8.00 18.00 100.00 LTX-8-100 LTX-8-100
Rostfri 316 8.00 18.00 100.00 LTX-8-100-316 LTX-8-100-316
Rostfri 304 8.00 18.00 140.00 LTX-8-140 LTX-8-140
Rostfri 316 8.00 18.00 140.00 LTX-8-140-316 LTX-8-140-316
Målad svart 8.00 18.00 150.00 LTN-8-150 LTN-8-150

Artiklar 1-10 av 61

Page
per page
Sätt fallande sortering
Material

Svart stål
Den svarta versionen är pulverlackad med epoxi och är därigenom motståndskraftig mot korrosion.

Rostfri - AISI 304
Ska du använda säkerhetsrör i en våt eller fuktig miljö rekommenderar vi dock att du använder versionen i rostfritt stål.

Rostfritt stål - AISI 316
Används i konstruktioner som utsätts för hårda rengöringsmedel eller i maritima miljöer

Användning och montering

Säkerhetsröret säkerställer att oönskad påverkan från exempelvis vind, påkörning, stöt och liknande får en lucka att plötsligt slå upp eller slå igen med risk för personskador eller skada på materiel.

Säkerhetsrörets funktion upphävs enkelt med ett tryck sidledes på säkerhetsröret.

Användning och montering - Säkerhetsrör

  1. Vid montering av säkerhetsröret på gasfjädern kan det vara svårt att få gängan att ta på kolvstången igenom ändstycket på säkerhetsröret. Detta är pga. det fjäderbelastade ändstycke som fälls åt sidan för att erhålla rätt fjäderfunktion när monteringen är klar.
  2. Detta är pga. det fjäderbelastade ändstycke som fälls åt sidan för att erhålla rätt fjäderfunktion när monteringen är klar.
  3. Tryck på ändstyckets högsta punkt, samtidigt som kolvstången förs igenom hålet i ändstycket. Gasfjädrar med 6 mm kolvstång skruvas i ändstycket.
  4. Monteringen av säkerhetsröret är nu rätt och fäste kan monteras.
