Tryckfjädrar i rostfritt stål | Gjord för tester
Serie D är avsedd för att testa med. Om du är osäker på vilken längd du behöver kan du här hitta en fjäder som du själv kan klippa av i önskad längd. Vi har också serie D i pianotråd som är ca 10 % starkare än samma fjäder i rostfritt stål. Var vänlig observera att vi inte kan definiera en maximal kraft, eftersom det beror på längden.
Vi erbjuder ett större utbud av tryckfjädrar producerade i rostfritt stål här.Välj lätt de rätta dimensionerna, genom att nyttja sorteringsfälten. Om den rätta storleken eller kraften inte finns på lager, kan vi framställa varan i de önskade mängden. Kontakta oss om detta önskas.
Mängdrabatter – se mängdrabatter genom att klicka på korgen bredvid den önskade varan.
Leverering inom 24 timmar vid beställning före 15:45 från måndag – torsdag – om varan finns på lager. Fredag fram till kl. 15:15.

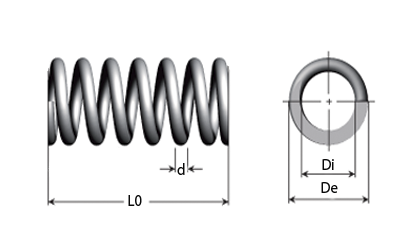

| Visa priser - Lägg i kundvagn | Material | d Tråd (mm) |
De Utvändig diameter (mm) |
Di Invändig diameter (mm) |
L0 Obelastad längd (mm) |
Serie | Artikel nummer | Stock | Teknisk ritning | Läs mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rostfri 302 | 0,40 | 2,40 | 1,60 | 1.000,00 | D | 29000 |
|
|||||
| Rostfri 302 | 0,40 | 3,60 | 2,80 | 1.000,00 | D | 29010 |
|
|||||
| Rostfri 302 | 0,50 | 3,70 | 2,70 | 1.000,00 | D | 29020 |
|
|||||
| Rostfri 302 | 0,50 | 4,50 | 3,50 | 1.000,00 | D | 29030 |
|
|||||
| Rostfri 302 | 0,63 | 4,63 | 3,37 | 1.000,00 | D | 29040 |
|
|||||
| Rostfri 302 | 0,63 | 5,63 | 4,37 | 1.000,00 | D | 29050 |
|
|||||
| Rostfri 302 | 0,65 | 6,00 | 4,70 | 300,00 | D | 16RF |
|
|||||
| Rostfri 302 | 0,75 | 7,00 | 5,50 | 300,00 | D | 17RF |
|
|||||
| Rostfri 302 | 0,80 | 5,80 | 4,20 | 1.000,00 | D | 29060 |
|
|||||
| Rostfri 302 | 0,80 | 7,10 | 5,50 | 1.000,00 | D | 29070 |
|
- 29000I lager: 10
Material Rostfri 302d - Tråd (mm) 0,40De - Utvändig diameter (mm) 2,40Di - Invändig diameter (mm) 1,60L0 - Obelastad längd (mm) 1.000,00Serie D
- 29010I lager: 3
Material Rostfri 302d - Tråd (mm) 0,40De - Utvändig diameter (mm) 3,60Di - Invändig diameter (mm) 2,80L0 - Obelastad längd (mm) 1.000,00Serie D
- 29020I lager: 12
Material Rostfri 302d - Tråd (mm) 0,50De - Utvändig diameter (mm) 3,70Di - Invändig diameter (mm) 2,70L0 - Obelastad längd (mm) 1.000,00Serie D
- 29030I lager: 13
Material Rostfri 302d - Tråd (mm) 0,50De - Utvändig diameter (mm) 4,50Di - Invändig diameter (mm) 3,50L0 - Obelastad längd (mm) 1.000,00Serie D
- 29040I lager: 24
Material Rostfri 302d - Tråd (mm) 0,63De - Utvändig diameter (mm) 4,63Di - Invändig diameter (mm) 3,37L0 - Obelastad längd (mm) 1.000,00Serie D
- 29050I lager: 7
Material Rostfri 302d - Tråd (mm) 0,63De - Utvändig diameter (mm) 5,63Di - Invändig diameter (mm) 4,37L0 - Obelastad längd (mm) 1.000,00Serie D
- 16RFI lager: 307
Material Rostfri 302d - Tråd (mm) 0,65De - Utvändig diameter (mm) 6,00Di - Invändig diameter (mm) 4,70L0 - Obelastad längd (mm) 300,00Serie D
- 17RFI lager: 184
Material Rostfri 302d - Tråd (mm) 0,75De - Utvändig diameter (mm) 7,00Di - Invändig diameter (mm) 5,50L0 - Obelastad längd (mm) 300,00Serie D
- 29060I lager: 17
Material Rostfri 302d - Tråd (mm) 0,80De - Utvändig diameter (mm) 5,80Di - Invändig diameter (mm) 4,20L0 - Obelastad längd (mm) 1.000,00Serie D
- 29070I lager: 25
Material Rostfri 302d - Tråd (mm) 0,80De - Utvändig diameter (mm) 7,10Di - Invändig diameter (mm) 5,50L0 - Obelastad längd (mm) 1.000,00Serie D
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310
Arbetstemperatur mellan -200 ºC och +250 ºC
Det finns inte fjäderkonstanter på denna serie fjädrar. Dessa fjädrar är tänkta som prov och test där man förkortar fjädrarna i önskad längd. Fjäderkonstanten är beroende av längden och därför kan vi inte uppge en generell fjäderkonstant.
Normalt höger.
Om fjädrarna pressas ihop till Ln sätter de sig. De kommer därmed inte tillbaka till den ursprungliga längden L0.
Dimensionera alltid en fjäder så att den levererar den önskade rörelsen och kraften vid så liten utnyttjandegrad som möjligt. Detta ger fjäderns längst livslängd. Om fjädern belastas maximalt får den kort livslängd och permanent deformation.
Fjädrarna är avsedda för prover och försök, där man själv kan klippa av dem i önskad längd. Efter att korrekt längd har fastställts, ansvarar kunden själv för nedläggning av ändarna på tryckfjädrar.
