Serie D - Dragfjädrar - Rostfritt

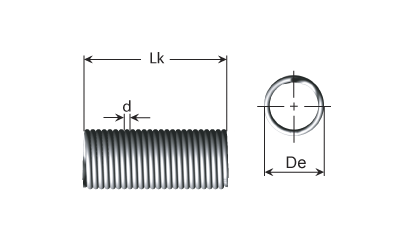

Teknisk ritning - Dragfjädrar - Serie D

Denna serie erbjuds i tre olika längder: 300 mm, 500 mm och 1 000 mm. Fjädrarna används huvudsakligen för test, där man själv kan klippa fjädrarna till önskad längd och sedan göra öglor.

Observera att dessa fjädrar inte har öglor.

Handla enligt
Shopping alternativ
d - Tråd (mm)
De - Utvändig diameter (mm)
Di - Invändig diameter (mm)
Lk - Fri längd (mm)
Material

Artiklar 1-10 av 48

Page
per page
Sätt fallande sortering
d
Tråd (mm)
De
Utvändig diameter (mm)
Di
Invändig diameter (mm)
Lk
Fri längd (mm)
Artikel nummer Teknisk ritning Jämför Läs mer 3D CAD Stock Visa priser - Lägg i kundvagn
0,40 2,40 1,60 1000,00 49000 49000 59
0,40 3,40 2,60 1000,00 49010 49010 15
0,50 3,50 2,50 1000,00 49020 49020 69
0,50 5,50 4,50 1000,00 49030 49030 22
0,60 6,00 4,80 300,00 1RF 1RF 501
0,63 4,50 3,24 1000,00 49040 49040 15
0,63 7,00 5,74 1000,00 49050 49050 6
0,75 7,00 5,50 300,00 2RF 2RF 593
0,80 5,50 3,90 1000,00 49060 49060 4
0,80 8,00 6,40 300,00 3RF 3RF 584
  1. 49000
    I lager: 59
    d - Tråd (mm) 0,40
    De - Utvändig diameter (mm) 2,40
    Di - Invändig diameter (mm) 1,60
    Lk - Fri längd (mm) 1000,00
  2. 49010
    I lager: 15
    d - Tråd (mm) 0,40
    De - Utvändig diameter (mm) 3,40
    Di - Invändig diameter (mm) 2,60
    Lk - Fri längd (mm) 1000,00
  3. 49020
    I lager: 69
    d - Tråd (mm) 0,50
    De - Utvändig diameter (mm) 3,50
    Di - Invändig diameter (mm) 2,50
    Lk - Fri längd (mm) 1000,00
  4. 49030
    I lager: 22
    d - Tråd (mm) 0,50
    De - Utvändig diameter (mm) 5,50
    Di - Invändig diameter (mm) 4,50
    Lk - Fri längd (mm) 1000,00
  5. 1RF
    I lager: 501
    d - Tråd (mm) 0,60
    De - Utvändig diameter (mm) 6,00
    Di - Invändig diameter (mm) 4,80
    Lk - Fri längd (mm) 300,00
  6. 49040
    I lager: 15
    d - Tråd (mm) 0,63
    De - Utvändig diameter (mm) 4,50
    Di - Invändig diameter (mm) 3,24
    Lk - Fri längd (mm) 1000,00
  7. 49050
    I lager: 6
    d - Tråd (mm) 0,63
    De - Utvändig diameter (mm) 7,00
    Di - Invändig diameter (mm) 5,74
    Lk - Fri längd (mm) 1000,00
  8. 2RF
    I lager: 593
    d - Tråd (mm) 0,75
    De - Utvändig diameter (mm) 7,00
    Di - Invändig diameter (mm) 5,50
    Lk - Fri längd (mm) 300,00
  9. 49060
    I lager: 4
    d - Tråd (mm) 0,80
    De - Utvändig diameter (mm) 5,50
    Di - Invändig diameter (mm) 3,90
    Lk - Fri längd (mm) 1000,00
  10. 3RF
    I lager: 584
    d - Tråd (mm) 0,80
    De - Utvändig diameter (mm) 8,00
    Di - Invändig diameter (mm) 6,40
    Lk - Fri längd (mm) 300,00

Artiklar 1-10 av 48

Page
per page
Sätt fallande sortering
Material

DIN 17224 AISI 302 WERKSTOFF NR. 1.4310
Arbetstemperatur mellan -200 ºC och +250 ºC

Öglor

Öglor på dragfjäderen böjas av kunden själv.

Fjäderkonstant

Det finns inte fjäderkonstanter på denna serie fjädrar. Dessa fjädrar är tänkta som prov och test där man förkortar fjädrarna i önskad längd. Fjäderkonstanten är beroende av längden och därför kan vi inte uppge en generell fjäderkonstant.

Lindningsriktning

Normalt höger.

Standardfjädrar är inte definierade med en specifik lindningsriktning. Beroende på produktionen kan fjädrarna vara tillverkade antingen höger- eller vänsterlindade. Önskas en specifik lindningsriktning ska en specialfjäder tillverkas.

Annan

Önskas en dragfjäder med exakt värde på en av de följande parametrarna ska fjädrar specialtillverkas:
-Ögletyp
- Öglehöjd (LH)
- Ögleposition (X)
- Öglebredd (om fjädern ska byggas in i ett rör)
- Öppning i öglan (m)
- Förspänning (F0)
