Förtöjningsfjädrar i rostfritt fjäderstål

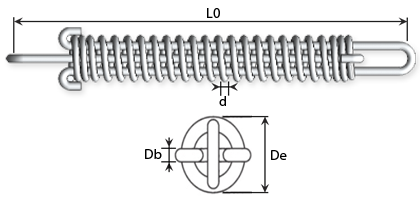

Teknisk ritning - Förtöjningsfjädrar

Stort urval av förtöjningsfjädrar
Förtöjningsfjädrar är lagervaror och kan levereras inom 1 – 2 vardagar. Välj lätt den rätta förtöjningsfjädern med nedanstående tabell. Finn de rätta dimensionerna genom att nyttja sorteringsfälten över tabellen. Vi har de flesta dimensioner på lager – klara att skickas iväg.

En förtöjningsfjäder består av en tryckfjäder och två byglar. Med en bygel i varje ände omvandlas tryckfjädern till en dragfjäder. Byglarna är starkare än vanliga öglor på dragfjädrar. Förtöjningsfjädrar används oftast i förbindelse med förtöjning av både och.

Handla enligt
Shopping alternativ
d - Tråd (mm)
De - Utvändig diameter (mm)
L0 - Obelastad längd (mm)
Ln - Max belastad längd (mm)
Sn - Maximal fjädringslängd (mm)
Fn - Maximal belastning vid Ln (N)
R - Fjäderkonstant (N/mm)
db - Tråd öglor (mm)

Artiklar 1-10 av 20

Page
per page
Sätt fallande sortering
d
Tråd (mm)
De
Utvändig diameter (mm)
L0
Obelastad längd (mm)
Ln
Max belastad längd (mm)
Sn
Maximal fjädringslängd (mm)
Fn
Maximal belastning vid Ln (N)
R
Fjäderkonstant (N/mm)
db
Tråd öglor (mm)
Artikel nummer Teknisk ritning Jämför Läs mer 3D CAD Stock Visa priser - Lägg i kundvagn
1,00 7,30 40,00 49,60 9,60 39,60 4,11 1,00 BF-10980 BF-10980 -
1,60 14,10 125,00 201,00 76,00 121,00 1,58 1,60 BF-10985 BF-10985 -
2,00 22,00 175,00 275,00 100,00 140,00 1,40 2,00 BF-10987 BF-10987 -
2,00 22,00 200,00 306,00 106,00 119,00 1,12 2,00 BF-10988 BF-10988 -
2,50 27,50 275,00 395,90 121,00 217,00 1,41 3,00 BF-10991 BF-10991 -
5,50 60,00 425,00 648,00 223,00 713,00 3,19 5,00 BF-10996 BF-10996 -
6,00 77,00 450,00 696,00 246,00 579,00 2,34 6,00 BF-10997 BF-10997 -
1,00 7,30 50,00 64,00 14,00 39,20 2,79 1,00 BF-10981 BF-10981 -
1,00 7,30 60,00 75,40 15,40 23,90 1,55 1,00 BF-10982 BF-10982 -
1,60 14,10 80,00 114,00 3,40 117,00 3,45 1,60 BF-10983 BF-10983 -
  1. BF-10980
    I lager: 9
    d - Tråd (mm) 1,00
    De - Utvändig diameter (mm) 7,30
    L0 - Obelastad längd (mm) 40,00
    Ln - Max belastad längd (mm) 49,60
    Sn - Maximal fjädringslängd (mm) 9,60
    Fn - Maximal belastning vid Ln (N) 39,60
    R - Fjäderkonstant (N/mm) 4,11
    db - Tråd öglor (mm) 1,00
  2. BF-10985
    I lager: 15
    d - Tråd (mm) 1,60
    De - Utvändig diameter (mm) 14,10
    L0 - Obelastad längd (mm) 125,00
    Ln - Max belastad längd (mm) 201,00
    Sn - Maximal fjädringslängd (mm) 76,00
    Fn - Maximal belastning vid Ln (N) 121,00
    R - Fjäderkonstant (N/mm) 1,58
    db - Tråd öglor (mm) 1,60
  3. BF-10987
    I lager: 7
    d - Tråd (mm) 2,00
    De - Utvändig diameter (mm) 22,00
    L0 - Obelastad längd (mm) 175,00
    Ln - Max belastad längd (mm) 275,00
    Sn - Maximal fjädringslängd (mm) 100,00
    Fn - Maximal belastning vid Ln (N) 140,00
    R - Fjäderkonstant (N/mm) 1,40
    db - Tråd öglor (mm) 2,00
  4. BF-10988
    I lager: 3
    d - Tråd (mm) 2,00
    De - Utvändig diameter (mm) 22,00
    L0 - Obelastad längd (mm) 200,00
    Ln - Max belastad längd (mm) 306,00
    Sn - Maximal fjädringslängd (mm) 106,00
    Fn - Maximal belastning vid Ln (N) 119,00
    R - Fjäderkonstant (N/mm) 1,12
    db - Tråd öglor (mm) 2,00
  5. BF-10991
    I lager: 3
    d - Tråd (mm) 2,50
    De - Utvändig diameter (mm) 27,50
    L0 - Obelastad längd (mm) 275,00
    Ln - Max belastad längd (mm) 395,90
    Sn - Maximal fjädringslängd (mm) 121,00
    Fn - Maximal belastning vid Ln (N) 217,00
    R - Fjäderkonstant (N/mm) 1,41
    db - Tråd öglor (mm) 3,00
  6. BF-10996
    I lager: 8
    d - Tråd (mm) 5,50
    De - Utvändig diameter (mm) 60,00
    L0 - Obelastad längd (mm) 425,00
    Ln - Max belastad längd (mm) 648,00
    Sn - Maximal fjädringslängd (mm) 223,00
    Fn - Maximal belastning vid Ln (N) 713,00
    R - Fjäderkonstant (N/mm) 3,19
    db - Tråd öglor (mm) 5,00
  7. BF-10997
    I lager: 6
    d - Tråd (mm) 6,00
    De - Utvändig diameter (mm) 77,00
    L0 - Obelastad längd (mm) 450,00
    Ln - Max belastad längd (mm) 696,00
    Sn - Maximal fjädringslängd (mm) 246,00
    Fn - Maximal belastning vid Ln (N) 579,00
    R - Fjäderkonstant (N/mm) 2,34
    db - Tråd öglor (mm) 6,00
  8. BF-10981
    I lager: 14
    d - Tråd (mm) 1,00
    De - Utvändig diameter (mm) 7,30
    L0 - Obelastad längd (mm) 50,00
    Ln - Max belastad längd (mm) 64,00
    Sn - Maximal fjädringslängd (mm) 14,00
    Fn - Maximal belastning vid Ln (N) 39,20
    R - Fjäderkonstant (N/mm) 2,79
    db - Tråd öglor (mm) 1,00
  9. BF-10982
    I lager: 18
    d - Tråd (mm) 1,00
    De - Utvändig diameter (mm) 7,30
    L0 - Obelastad längd (mm) 60,00
    Ln - Max belastad längd (mm) 75,40
    Sn - Maximal fjädringslängd (mm) 15,40
    Fn - Maximal belastning vid Ln (N) 23,90
    R - Fjäderkonstant (N/mm) 1,55
    db - Tråd öglor (mm) 1,00
  10. BF-10983
    I lager: 9
    d - Tråd (mm) 1,60
    De - Utvändig diameter (mm) 14,10
    L0 - Obelastad längd (mm) 80,00
    Ln - Max belastad längd (mm) 114,00
    Sn - Maximal fjädringslängd (mm) 3,40
    Fn - Maximal belastning vid Ln (N) 117,00
    R - Fjäderkonstant (N/mm) 3,45
    db - Tråd öglor (mm) 1,60

Artiklar 1-10 av 20

Page
per page
Sätt fallande sortering
Material

Rostfri:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310
Arbetstemperatur mellan -200 ºC och +250 ºC

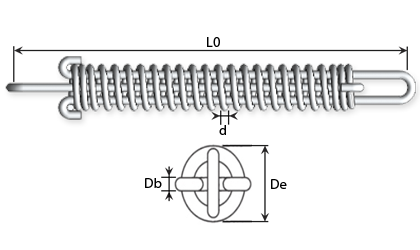

Terminologi
Technical information - draw bar springs
d
=
Tråd i mm (fjäder)
db
=
Tråd i mm (öglor)
De
=
Diameter Utvändig mm
Bi
=
Öglor invändig mm
Lh
=
Öglor höjd invändig mm
R
=
Fjäderkonstant N/mm
L0
=
Fri längd mm
Ln
=
Max längd belastad mm
sn
=
Max fjädringslängd mm
Fn
=
Max kraft
