Konstantkraftfjädrar i hus

Teknisk ritning - Konstantkraftfjädrar i hus
Konstantkraftfjädrar i hus kan byggas in direkt i din konstruktion.Denna typ av konstantkraftfjädrar är tillverkad i rostfritt band (typ 301), och fjädern har en någorlunda konstant kraft över hela utdragningen. Önskad fjäderspänning ökar eller minskar man genom att rotera justeringsenheten medurs eller moturs.

Handla enligt
Shopping alternativ
Min - Min. Justeringskraft (Kg)
Max - Max. Justeringskraft (Kg)

Artiklar 1-10 av 18

Sätt fallande sortering
Visa priser - Lägg i kundvagn Min
Min. Justeringskraft (Kg)
Max
Max. Justeringskraft (Kg)
E
Utdrag (mm)
Artikel nummer Stock Teknisk ritning Läs mer 3D CAD
0,90 1,80 990,00 KF100 KF100
0,90 1,80 990,00 KF101 KF101
1,30 2,20 990,00 KF102 KF102
1,30 2,20 990,00 KF103 KF103
1,80 3,00 990,00 KF104 KF104
1,80 3,00 990,00 KF105 KF105
2,20 3,60 990,00 KF106 KF106
2,20 3,60 990,00 KF107 KF107
3,00 4,00 990,00 KF108 KF108
3,00 4,30 990,00 KF109 KF109
  1. KF100
    I lager: 11
    Min - Min. Justeringskraft (Kg) 0,90
    Max - Max. Justeringskraft (Kg) 1,80
    E - Utdrag (mm) 990,00
  2. KF101
    I lager: 4
    Min - Min. Justeringskraft (Kg) 0,90
    Max - Max. Justeringskraft (Kg) 1,80
    E - Utdrag (mm) 990,00
  3. KF102
    I lager: 10
    Min - Min. Justeringskraft (Kg) 1,30
    Max - Max. Justeringskraft (Kg) 2,20
    E - Utdrag (mm) 990,00
  4. KF103
    I lager: 10
    Min - Min. Justeringskraft (Kg) 1,30
    Max - Max. Justeringskraft (Kg) 2,20
    E - Utdrag (mm) 990,00
  5. KF104
    I lager: 13
    Min - Min. Justeringskraft (Kg) 1,80
    Max - Max. Justeringskraft (Kg) 3,00
    E - Utdrag (mm) 990,00
  6. KF105
    I lager: 28
    Min - Min. Justeringskraft (Kg) 1,80
    Max - Max. Justeringskraft (Kg) 3,00
    E - Utdrag (mm) 990,00
  7. KF106
    I lager: 9
    Min - Min. Justeringskraft (Kg) 2,20
    Max - Max. Justeringskraft (Kg) 3,60
    E - Utdrag (mm) 990,00
  8. KF107
    I lager: 54
    Min - Min. Justeringskraft (Kg) 2,20
    Max - Max. Justeringskraft (Kg) 3,60
    E - Utdrag (mm) 990,00
  9. KF108
    I lager: 17
    Min - Min. Justeringskraft (Kg) 3,00
    Max - Max. Justeringskraft (Kg) 4,00
    E - Utdrag (mm) 990,00
  10. KF109
    I lager: 0
    Min - Min. Justeringskraft (Kg) 3,00
    Max - Max. Justeringskraft (Kg) 4,30
    E - Utdrag (mm) 990,00
Page
per page
Material

Rostfri band utdrag med galvaniserad hus.

Karakteristik

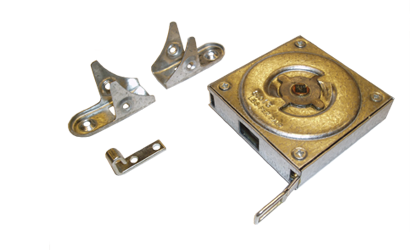

SODEMANN INDUSTRIFJEDRE A/S kan erbjuda en justerbar, kompakt och billig konstantkraftfjäder med väldigt många användningsområden. Konstantkraftfjädern är inbyggd i en galvaniserad låda med utdragningsanordning i rostfritt bandstål.
Monteringsbeslag medföljer. Lådans mått är 84 mm * 84 mm * 25 mm

Hålet i mitten har måtten 6,9mm x 6,9mm x 20mm.

Rörelse

Alla standardtyper har max. utdrag på 990 mm - men har bara en konstant kraft över de första 609 mm.

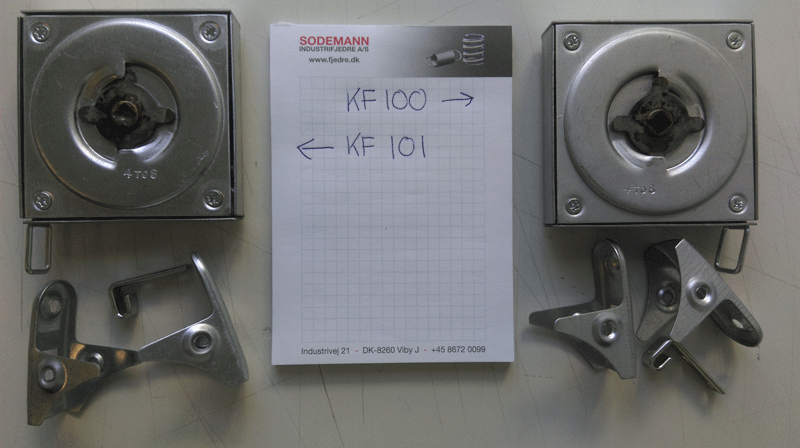

Lindningsriktning

KF100 är högerlindade.
KF101 är vänsterlindade.
Constant force spring in house winding direction

Användning och montering
constant force spring in house dimensions
  1. Justering får utföras endast när bandet är utdraget till sin maximala rörelse
  2. Enheten är smord och kräver inte ytterligare underhåll
  3. Utdraget ska alltid vara rakt - aldrig på ett sätt så att bandet gnider mot t.ex. lådan
  4. Bandet får inte föras okontrollerat tillbaka i lådan igen
  5. Bandet får inte målas
  6. Alla justeringar ska göras med 1/4 rotation

Önskad fjäderspänning ökar eller minskar man genom att rotera justeringsenheten medurs eller moturs.
