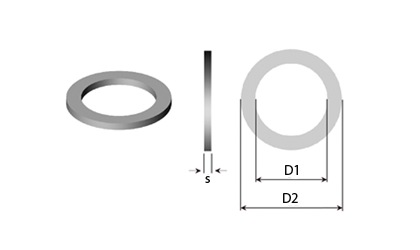

Teknisk ritning - Stödbrickor & Passbrickor

Stöd- och passbrickor är plana brickor som används där ett axiellt spel ska utjämnas. Detta kan vara på en axel där det sitter en säkringsring/ett lager, där det i mellan är ett spel som ska utjämnas. Genom att kombinera de olika tjocklekarna på brickorna kan man exakt utjämna spelet. Stödbrickor är de tjockaste för att utjämna större spel och passbrickorna levereras i tunna tjocklekar med ner till 0,1 mm tjockleks avvikelse och toleranser på 0,03 till 0,05 mm.

En passbrickas lagernummer består av en bokstav och fem siffror (S7****)

En stödbrickas lagernummer består av en bokstav och fem siffror (S9****)

Stödbrickor över 1,5 mm tjocklek är slipade på ytorna.

Handla enligt
Shopping alternativ
De - Utvändig diameter (mm)
Di - Invändig diameter (mm)
s - Tjocklek (mm)
Tolerans (mm)
Material

Artiklar 1-10 av 338

Page
per page
Sätt fallande sortering
Di
Invändig diameter (mm)
De
Utvändig diameter (mm)
s
Tjocklek (mm)
Tolerans (mm) Artikel nummer Teknisk ritning Jämför Läs mer Lägg till i kundvagn Stock 3D CAD
3,00 6,00 0,10 -0,03 S75000 S75000 1 249
3,00 6,00 0,20 -0,04 S75020 S75020 702
3,00 6,00 0,30 -0,05 S75040 S75040 1 025
3,00 6,00 0,50 -0,05 S75050 S75050 620
3,00 6,00 1,00 -0,05 S90000 S90000 1 199
3,00 6,00 1,00 -0,05 S75060 S75060 525
4,00 8,00 0,10 -0,03 S75070 S75070 1 596
4,00 8,00 0,20 -0,04 S75090 S75090 451
4,00 8,00 0,30 -0,05 S75110 S75110 1 396
4,00 8,00 0,50 -0,05 S75120 S75120 117
  1. S75000
    I lager: 1 249
    Di - Invändig diameter (mm) 3,00
    De - Utvändig diameter (mm) 6,00
    s - Tjocklek (mm) 0,10
    Tolerans (mm) -0,03
  2. S75020
    I lager: 702
    Di - Invändig diameter (mm) 3,00
    De - Utvändig diameter (mm) 6,00
    s - Tjocklek (mm) 0,20
    Tolerans (mm) -0,04
  3. S75040
    I lager: 1 025
    Di - Invändig diameter (mm) 3,00
    De - Utvändig diameter (mm) 6,00
    s - Tjocklek (mm) 0,30
    Tolerans (mm) -0,05
  4. S75050
    I lager: 620
    Di - Invändig diameter (mm) 3,00
    De - Utvändig diameter (mm) 6,00
    s - Tjocklek (mm) 0,50
    Tolerans (mm) -0,05
  5. S90000
    I lager: 1 199
    Di - Invändig diameter (mm) 3,00
    De - Utvändig diameter (mm) 6,00
    s - Tjocklek (mm) 1,00
    Tolerans (mm) -0,05
  6. S75060
    I lager: 525
    Di - Invändig diameter (mm) 3,00
    De - Utvändig diameter (mm) 6,00
    s - Tjocklek (mm) 1,00
    Tolerans (mm) -0,05
  7. S75070
    I lager: 1 596
    Di - Invändig diameter (mm) 4,00
    De - Utvändig diameter (mm) 8,00
    s - Tjocklek (mm) 0,10
    Tolerans (mm) -0,03
  8. S75090
    I lager: 451
    Di - Invändig diameter (mm) 4,00
    De - Utvändig diameter (mm) 8,00
    s - Tjocklek (mm) 0,20
    Tolerans (mm) -0,04
  9. S75110
    I lager: 1 396
    Di - Invändig diameter (mm) 4,00
    De - Utvändig diameter (mm) 8,00
    s - Tjocklek (mm) 0,30
    Tolerans (mm) -0,05
  10. S75120
    I lager: 117
    Di - Invändig diameter (mm) 4,00
    De - Utvändig diameter (mm) 8,00
    s - Tjocklek (mm) 0,50
    Tolerans (mm) -0,05

Artiklar 1-10 av 338

Page
per page
Sätt fallande sortering
Material

Stödbrickor: Fjäderstål DIN 17222 - WERKSTOFF NR. 1.0605
Hårdhet 440 till 500 HV 10

Passbrickor: Stål 2 K 50 DIN 1624
Hårdhet 170 till 225 Hv 10

Vad är vad?

Stödbrickor: Lagernummer som startar med S7 (t.ex. S75100)
Passbrickor: Lagernummer som startar med S9 (t.ex. S90100)

Karakteristik

Stödbrickor och passbrickor är plana brickor som används där ett axiellt spel ska utjämnas. Detta kan vara på en axel där det sitter en säkringsring/ett lager, där det i mellan är ett spel som ska utjämnas. Genom att kombinera de olika tjocklekarna på brickorna kan man exakt utjämna spelet.

Stödbrickor över 1.5mm är slipade på ovan och undersidan.

Yta

Fosfaterade og inoljade.
