Vågtryckfjädrar i rostfritt fjäderstål

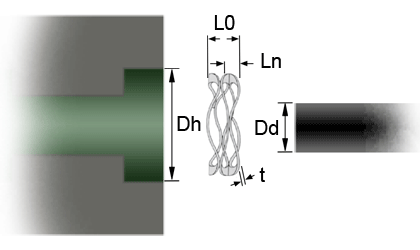

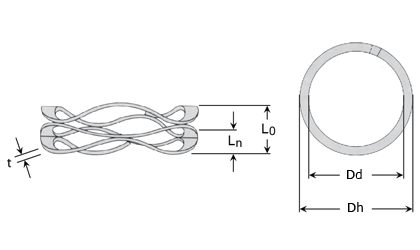

Teknisk ritning - Vågtryckfjäder

Vågtryckfjädrar är konstruerade för att användas i konstruktioner där det på grund av platsproblem på längden inte är möjligt att använda en "normal" tryckfjäder. Vi har fler än 100 olika storlekar på lager klara för leverans. Denna serie erbjuds bara i rostfritt stål.

Välj lätt de rätta dimensionerna, genom att nyttja sorteringsfälten. Om den rätta storleken eller kraften inte finns på lager, kan vi special-framställa varan i de önskade dimensionerna i den önskade mängden. Kontakta oss om detta önskas.

Mängdrabatter – se mängdrabatter genom att klicka på korgen bredvid den önskade varan.
Leverering inom 24 timmar vid beställning före 15:45 från måndag – torsdag – om varan finns på lager. Fredag fram till kl. 15:15.

Handla enligt
Shopping alternativ
L0 - Obelastad längd (mm)
Ln - Max belastad längd (mm)
Sn - Maximal fjädringslängd (mm)
Fn - Maximal belastning vid Ln (N)
R - Fjäderkonstant (N/mm)
t - Tjocklek (mm)
Dd - Max dorn diameter (mm)
Dh - Min. hål diameter (mm)

Artiklar 1-10 av 110

Page
per page
Sätt fallande sortering
Dd
Max dorn diameter (mm)
Dh
Min. hål diameter (mm)
t
Tjocklek (mm)
L0
Obelastad längd (mm)
Ln
Max belastad längd (mm)
Sn
Maximal fjädringslängd (mm)
Fn
Maximal belastning vid Ln (N)
R
Fjäderkonstant (N/mm)
Artikel nummer Teknisk ritning Jämför Läs mer 3D CAD Stock Visa priser - Lägg i kundvagn
6,40 9,50 0,2 3,8 1,58 2,22 17,8 7,9 MW0375-0150-04S MW0375-0150-04S 24
6,40 9,50 0,2 6,4 2,74 3,66 17,8 4,9 MW0375-0250-04S MW0375-0250-04S 25
6,40 9,50 0,2 8,9 3,81 5,09 17,8 3,5 MW0375-0350-04S MW0375-0350-04S 13
6,40 9,50 0,2 11,4 4,95 6,45 17,8 2,8 MW0375-0450-04S MW0375-0450-04S 46
6,40 9,50 0,3 3,8 2,06 1,74 31,1 17,7 MW0375-0150-07S MW0375-0150-07S 32
6,40 9,50 0,3 6,4 3,68 2,72 31,1 11,7 MW0375-0250-07S MW0375-0250-07S 30
6,40 9,50 0,3 8,9 5,13 3,77 31,1 8,2 MW0375-0350-07S MW0375-0350-07S 64
6,40 9,50 0,3 11,4 6,66 4,74 31,1 6,5 MW0375-0450-07S MW0375-0450-07S 10
7,10 11,10 0,2 4,2 1,6 2,6 17,8 6,8 MW0437-0165-04S MW0437-0165-04S 22
7,10 11,10 0,2 7,0 2,77 4,23 17,8 4,2 MW0437-0275-04S MW0437-0275-04S 56
  1. MW0375-0150-04S
    I lager: 24
    Dd - Max dorn diameter (mm) 6,40
    Dh - Min. hål diameter (mm) 9,50
    t - Tjocklek (mm) 0,2
    L0 - Obelastad längd (mm) 3,8
    Ln - Max belastad längd (mm) 1,58
    Sn - Maximal fjädringslängd (mm) 2,22
    Fn - Maximal belastning vid Ln (N) 17,8
    R - Fjäderkonstant (N/mm) 7,9
  2. MW0375-0250-04S
    I lager: 25
    Dd - Max dorn diameter (mm) 6,40
    Dh - Min. hål diameter (mm) 9,50
    t - Tjocklek (mm) 0,2
    L0 - Obelastad längd (mm) 6,4
    Ln - Max belastad längd (mm) 2,74
    Sn - Maximal fjädringslängd (mm) 3,66
    Fn - Maximal belastning vid Ln (N) 17,8
    R - Fjäderkonstant (N/mm) 4,9
  3. MW0375-0350-04S
    I lager: 13
    Dd - Max dorn diameter (mm) 6,40
    Dh - Min. hål diameter (mm) 9,50
    t - Tjocklek (mm) 0,2
    L0 - Obelastad längd (mm) 8,9
    Ln - Max belastad längd (mm) 3,81
    Sn - Maximal fjädringslängd (mm) 5,09
    Fn - Maximal belastning vid Ln (N) 17,8
    R - Fjäderkonstant (N/mm) 3,5
  4. MW0375-0450-04S
    I lager: 46
    Dd - Max dorn diameter (mm) 6,40
    Dh - Min. hål diameter (mm) 9,50
    t - Tjocklek (mm) 0,2
    L0 - Obelastad längd (mm) 11,4
    Ln - Max belastad längd (mm) 4,95
    Sn - Maximal fjädringslängd (mm) 6,45
    Fn - Maximal belastning vid Ln (N) 17,8
    R - Fjäderkonstant (N/mm) 2,8
  5. MW0375-0150-07S
    I lager: 32
    Dd - Max dorn diameter (mm) 6,40
    Dh - Min. hål diameter (mm) 9,50
    t - Tjocklek (mm) 0,3
    L0 - Obelastad längd (mm) 3,8
    Ln - Max belastad längd (mm) 2,06
    Sn - Maximal fjädringslängd (mm) 1,74
    Fn - Maximal belastning vid Ln (N) 31,1
    R - Fjäderkonstant (N/mm) 17,7
  6. MW0375-0250-07S
    I lager: 30
    Dd - Max dorn diameter (mm) 6,40
    Dh - Min. hål diameter (mm) 9,50
    t - Tjocklek (mm) 0,3
    L0 - Obelastad längd (mm) 6,4
    Ln - Max belastad längd (mm) 3,68
    Sn - Maximal fjädringslängd (mm) 2,72
    Fn - Maximal belastning vid Ln (N) 31,1
    R - Fjäderkonstant (N/mm) 11,7
  7. MW0375-0350-07S
    I lager: 64
    Dd - Max dorn diameter (mm) 6,40
    Dh - Min. hål diameter (mm) 9,50
    t - Tjocklek (mm) 0,3
    L0 - Obelastad längd (mm) 8,9
    Ln - Max belastad längd (mm) 5,13
    Sn - Maximal fjädringslängd (mm) 3,77
    Fn - Maximal belastning vid Ln (N) 31,1
    R - Fjäderkonstant (N/mm) 8,2
  8. MW0375-0450-07S
    I lager: 10
    Dd - Max dorn diameter (mm) 6,40
    Dh - Min. hål diameter (mm) 9,50
    t - Tjocklek (mm) 0,3
    L0 - Obelastad längd (mm) 11,4
    Ln - Max belastad längd (mm) 6,66
    Sn - Maximal fjädringslängd (mm) 4,74
    Fn - Maximal belastning vid Ln (N) 31,1
    R - Fjäderkonstant (N/mm) 6,5
  9. MW0437-0165-04S
    I lager: 22
    Dd - Max dorn diameter (mm) 7,10
    Dh - Min. hål diameter (mm) 11,10
    t - Tjocklek (mm) 0,2
    L0 - Obelastad längd (mm) 4,2
    Ln - Max belastad längd (mm) 1,6
    Sn - Maximal fjädringslängd (mm) 2,6
    Fn - Maximal belastning vid Ln (N) 17,8
    R - Fjäderkonstant (N/mm) 6,8
  10. MW0437-0275-04S
    I lager: 56
    Dd - Max dorn diameter (mm) 7,10
    Dh - Min. hål diameter (mm) 11,10
    t - Tjocklek (mm) 0,2
    L0 - Obelastad längd (mm) 7,0
    Ln - Max belastad längd (mm) 2,77
    Sn - Maximal fjädringslängd (mm) 4,23
    Fn - Maximal belastning vid Ln (N) 17,8
    R - Fjäderkonstant (N/mm) 4,2

Artiklar 1-10 av 110

Page
per page
Sätt fallande sortering
Material

Rostfri tråd: DIN 17224 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Arbetstemperatur mellan -200 ºC og +280 ºC

Annan

Vågtryckfjädrar är konstruerade för att användas i konstruktioner där det på grund av platsproblem på längden inte är möjligt att använda en "normal" tryckfjäder.

Copyright © 2019 Sodemann Industrifjedre A/S. All rights reserved.
