Finger fjäderbrickor

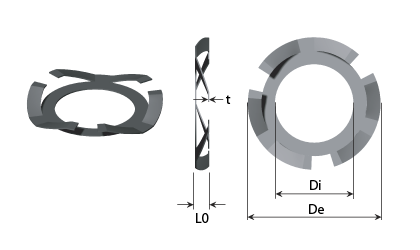

Teknisk ritning - Finger fjäderbrickor
Fingerfjäderbrickor används där man behöver reducera buller och vibrationer. Detta görs genom att utjämna ett axiellt spel som kan uppstå i konstruktioner som t.ex. kullager.
Visa mer Visa mindre

Handla enligt
Shopping alternativ
De - Utvändig diameter (mm)
Di - Invändig diameter (mm)
L0 - Obelastad längd (mm)
s - Max fjädringsdjup (mm)
t - Tjocklek (mm)
F - Medelkraft

Artiklar 1-10 av 20

Sätt fallande sortering
Visa priser - Lägg i kundvagn Material De
Utvändig diameter (mm)		 Di
Invändig diameter (mm)		 L
Höjd vid belastning F (mm)		 L0
Obelastad längd (mm)		 s
Max fjädringsdjup (mm)		 t
Tjocklek (mm)		 F
Medelkraft		 Artikel nummer Stock Teknisk ritning Läs mer 3D CAD
Fjäderstål 15,11 7,92 1,57 2,38 0,81 0,25 2,90 F60400 F60400
Fjäderstål 18,49 8,74 1,57 3,18 1,61 0,15 26,70 F60410 F60410
Fjäderstål 21,49 11,51 1,57 3,18 1,61 0,15 22,30 F60420 F60420
Fjäderstål 21,49 11,51 1,57 3,18 1,61 0,20 49,20 F60430 F60430
Fjäderstål 23,52 8,74 1,57 3,18 1,61 0,25 35,60 F60450 F60450
Fjäderstål 23,52 11,51 1,57 3,18 1,61 0,18 111,50 F60440 F60440
Fjäderstål 25,50 13,11 1,57 3,18 1,61 0,15 31,20 F60460 F60460
Fjäderstål 25,50 13,11 1,57 3,18 1,61 0,18 44,50 F60470 F60470
Fjäderstål 29,57 10,31 1,57 3,18 1,61 0,25 49,20 F60490 F60490
Fjäderstål 29,57 17,48 1,57 3,18 1,61 0,23 80,10 F60480 F60480
  1. F60400
    I lager: 835
    F60400
    Material Fjäderstål
    De - Utvändig diameter (mm) 15,11
    Di - Invändig diameter (mm) 7,92
    L - Höjd vid belastning F (mm) 1,57
    L0 - Obelastad längd (mm) 2,38
    s - Max fjädringsdjup (mm) 0,81
    t - Tjocklek (mm) 0,25
    F - Medelkraft 2,90
  2. F60410
    I lager: 897
    F60410
    Material Fjäderstål
    De - Utvändig diameter (mm) 18,49
    Di - Invändig diameter (mm) 8,74
    L - Höjd vid belastning F (mm) 1,57
    L0 - Obelastad längd (mm) 3,18
    s - Max fjädringsdjup (mm) 1,61
    t - Tjocklek (mm) 0,15
    F - Medelkraft 26,70
  3. F60420
    I lager: 1 008
    F60420
    Material Fjäderstål
    De - Utvändig diameter (mm) 21,49
    Di - Invändig diameter (mm) 11,51
    L - Höjd vid belastning F (mm) 1,57
    L0 - Obelastad längd (mm) 3,18
    s - Max fjädringsdjup (mm) 1,61
    t - Tjocklek (mm) 0,15
    F - Medelkraft 22,30
  4. F60430
    I lager: 1 013
    F60430
    Material Fjäderstål
    De - Utvändig diameter (mm) 21,49
    Di - Invändig diameter (mm) 11,51
    L - Höjd vid belastning F (mm) 1,57
    L0 - Obelastad längd (mm) 3,18
    s - Max fjädringsdjup (mm) 1,61
    t - Tjocklek (mm) 0,20
    F - Medelkraft 49,20
  5. F60450
    I lager: 1 063
    F60450
    Material Fjäderstål
    De - Utvändig diameter (mm) 23,52
    Di - Invändig diameter (mm) 8,74
    L - Höjd vid belastning F (mm) 1,57
    L0 - Obelastad längd (mm) 3,18
    s - Max fjädringsdjup (mm) 1,61
    t - Tjocklek (mm) 0,25
    F - Medelkraft 35,60
  6. F60440
    I lager: 75
    F60440
    Material Fjäderstål
    De - Utvändig diameter (mm) 23,52
    Di - Invändig diameter (mm) 11,51
    L - Höjd vid belastning F (mm) 1,57
    L0 - Obelastad längd (mm) 3,18
    s - Max fjädringsdjup (mm) 1,61
    t - Tjocklek (mm) 0,18
    F - Medelkraft 111,50
  7. F60460
    I lager: 973
    F60460
    Material Fjäderstål
    De - Utvändig diameter (mm) 25,50
    Di - Invändig diameter (mm) 13,11
    L - Höjd vid belastning F (mm) 1,57
    L0 - Obelastad längd (mm) 3,18
    s - Max fjädringsdjup (mm) 1,61
    t - Tjocklek (mm) 0,15
    F - Medelkraft 31,20
  8. F60470
    I lager: 558
    F60470
    Material Fjäderstål
    De - Utvändig diameter (mm) 25,50
    Di - Invändig diameter (mm) 13,11
    L - Höjd vid belastning F (mm) 1,57
    L0 - Obelastad längd (mm) 3,18
    s - Max fjädringsdjup (mm) 1,61
    t - Tjocklek (mm) 0,18
    F - Medelkraft 44,50
  9. F60490
    I lager: 1 020
    F60490
    Material Fjäderstål
    De - Utvändig diameter (mm) 29,57
    Di - Invändig diameter (mm) 10,31
    L - Höjd vid belastning F (mm) 1,57
    L0 - Obelastad längd (mm) 3,18
    s - Max fjädringsdjup (mm) 1,61
    t - Tjocklek (mm) 0,25
    F - Medelkraft 49,20
  10. F60480
    I lager: 8 883
    F60480
    Material Fjäderstål
    De - Utvändig diameter (mm) 29,57
    Di - Invändig diameter (mm) 17,48
    L - Höjd vid belastning F (mm) 1,57
    L0 - Obelastad längd (mm) 3,18
    s - Max fjädringsdjup (mm) 1,61
    t - Tjocklek (mm) 0,23
    F - Medelkraft 80,10
Page
per page
Material

Fjäderstål DIN 1.1231

Karakteristik

Fingerfjäderbrickor är utformade för och används där man har behov av att minska buller och vibrationer genom att utjämna ett axialt spel som kan uppstå i konstruktionervid t.ex. kullager eller andra ställen. Fingerfjäderbrickor kananvändas där det krävs ett begränsat fjäderdjup.
