Vågade fjäderbrickor
Vågformade fjäderbrickor är utformade med 2 vågor. Vågformade fjäderbrickor används där ett axiellt spel ska utjämnas. Detta kan vara utjämning av mindre spel vid kullager, flänsar, skivor mm.
Handla enligt
Shopping alternativ

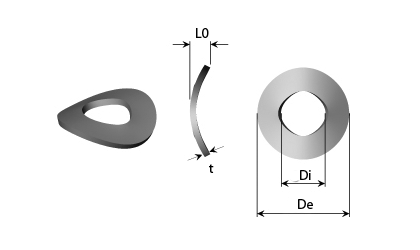

| Visa priser - Lägg i kundvagn | Material | De Utvändig diameter (mm) |
Di Invändig diameter (mm) |
h max Maximum höjd (mm) |
h min Minimum höjd (mm) |
s Tjocklek (mm) |
Artikel nummer | Stock | Teknisk ritning | Läs mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fjäderstål | 8,00 | 3,20 | 1,60 | 0,80 | 0,50 | 63000 |
|
|
||||
| Fjäderstål | 8,00 | 3,70 | 1,80 | 0,90 | 0,50 | 63010 |
|
|
||||
| Fjäderstål | 9,00 | 4,30 | 2,00 | 1,00 | 0,50 | 63020 |
|
|
||||
| Fjäderstål | 11,00 | 5,30 | 2,20 | 1,10 | 0,50 | 63030 |
|
|
||||
| Fjäderstål | 12,00 | 6,40 | 2,60 | 1,30 | 0,50 | 63040 |
|
|
||||
| Fjäderstål | 14,00 | 7,40 | 3,00 | 1,50 | 0,80 | 63050 |
|
|
||||
| Fjäderstål | 15,00 | 8,40 | 3,00 | 1,50 | 0,80 | 63060 |
|
|
||||
| Fjäderstål | 17,00 | 8,40 | 3,40 | 1,70 | 0,80 | 63070 |
|
|
||||
| Fjäderstål | 18,00 | 10,50 | 4,20 | 2,10 | 1,00 | 63080 |
|
|
||||
| Fjäderstål | 21,00 | 10,50 | 4,20 | 2,10 | 1,00 | 63090 |
|
|
- 63000I lager: 2 000
Material FjäderstålDe - Utvändig diameter (mm) 8,00Di - Invändig diameter (mm) 3,20h max - Maximum höjd (mm) 1,60h min - Minimum höjd (mm) 0,80s - Tjocklek (mm) 0,50
- 63010I lager: 935
Material FjäderstålDe - Utvändig diameter (mm) 8,00Di - Invändig diameter (mm) 3,70h max - Maximum höjd (mm) 1,80h min - Minimum höjd (mm) 0,90s - Tjocklek (mm) 0,50
- 63020I lager: 1 232
Material FjäderstålDe - Utvändig diameter (mm) 9,00Di - Invändig diameter (mm) 4,30h max - Maximum höjd (mm) 2,00h min - Minimum höjd (mm) 1,00s - Tjocklek (mm) 0,50
- 63030I lager: 362
Material FjäderstålDe - Utvändig diameter (mm) 11,00Di - Invändig diameter (mm) 5,30h max - Maximum höjd (mm) 2,20h min - Minimum höjd (mm) 1,10s - Tjocklek (mm) 0,50
- 63040I lager: 508
Material FjäderstålDe - Utvändig diameter (mm) 12,00Di - Invändig diameter (mm) 6,40h max - Maximum höjd (mm) 2,60h min - Minimum höjd (mm) 1,30s - Tjocklek (mm) 0,50
- 63050I lager: 5 633
Material FjäderstålDe - Utvändig diameter (mm) 14,00Di - Invändig diameter (mm) 7,40h max - Maximum höjd (mm) 3,00h min - Minimum höjd (mm) 1,50s - Tjocklek (mm) 0,80
- 63060I lager: 1 061
Material FjäderstålDe - Utvändig diameter (mm) 15,00Di - Invändig diameter (mm) 8,40h max - Maximum höjd (mm) 3,00h min - Minimum höjd (mm) 1,50s - Tjocklek (mm) 0,80
- 63070I lager: 225
Material FjäderstålDe - Utvändig diameter (mm) 17,00Di - Invändig diameter (mm) 8,40h max - Maximum höjd (mm) 3,40h min - Minimum höjd (mm) 1,70s - Tjocklek (mm) 0,80
- 63080I lager: 238
Material FjäderstålDe - Utvändig diameter (mm) 18,00Di - Invändig diameter (mm) 10,50h max - Maximum höjd (mm) 4,20h min - Minimum höjd (mm) 2,10s - Tjocklek (mm) 1,00
- 63090I lager: 419
Material FjäderstålDe - Utvändig diameter (mm) 21,00Di - Invändig diameter (mm) 10,50h max - Maximum höjd (mm) 4,20h min - Minimum höjd (mm) 2,10s - Tjocklek (mm) 1,00
Material
DIN 17222 - C 75 - WERKSTOFF NO. 1.0605
Karakteristik
Vågformade fjäderbrickor används för att utjämna ett axiellt spel. Det kan till exempel gälla utjämning av ett mindre spel vid kullager, flänsar, brickor m.m. Vågformade fjäderbrickor är utformade med 2 vågor.
Yta
Galvaniserad 9-12 my.
